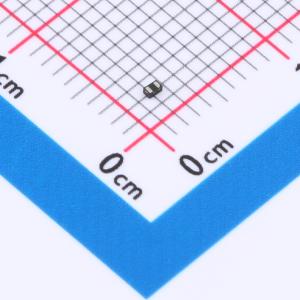

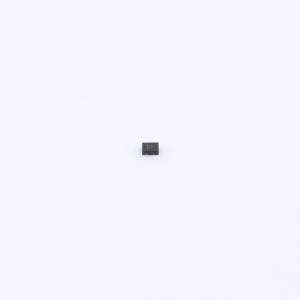

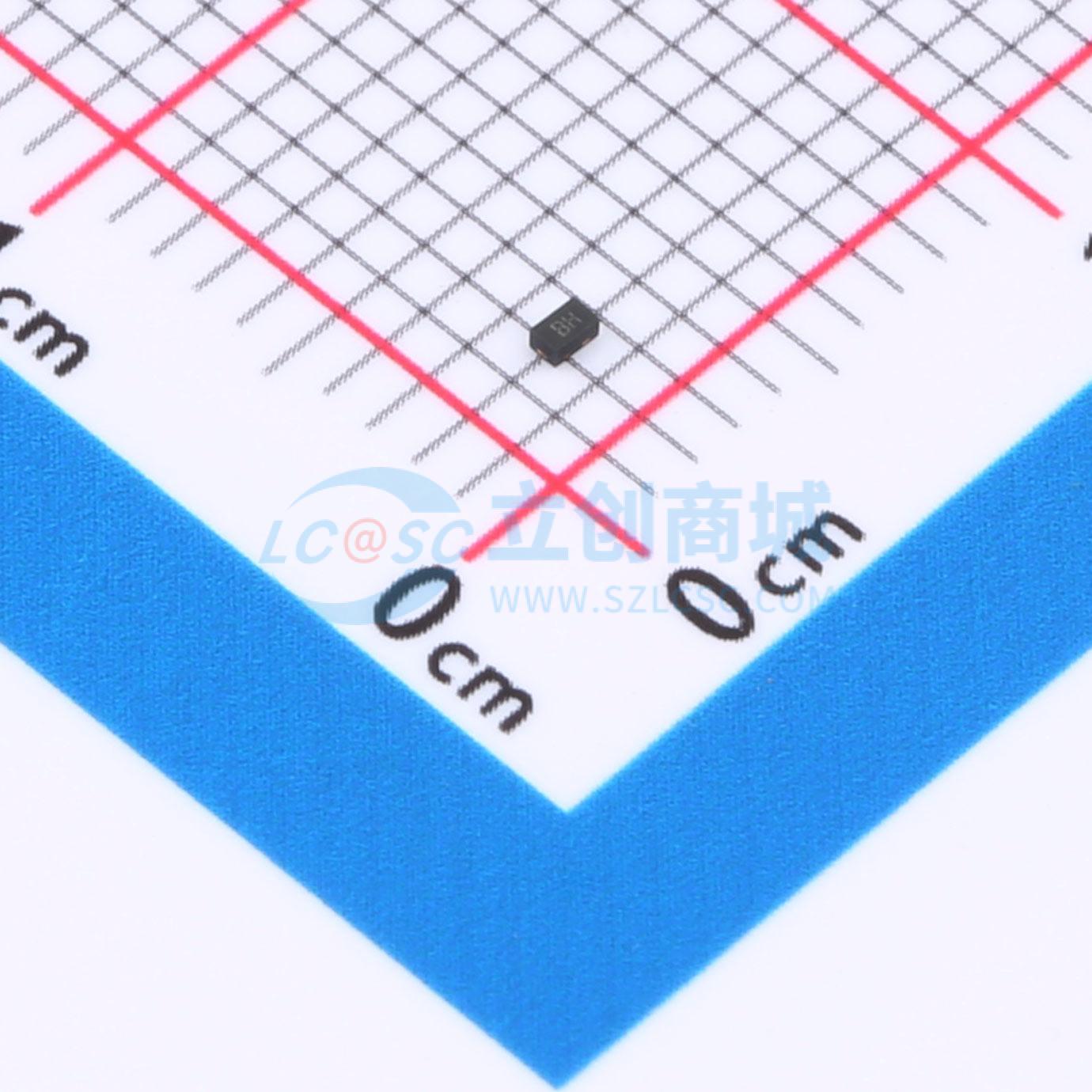

ESDBU18VA1

双向ESD 18V截止峰值浪涌电流：4A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低电容和快速响应时间，为暴露于ESD的设计提供一流的保护。小尺寸、低电容和高水平ESD保护的结合，使其成为HDMI、Display Port等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。
品牌名称: CJ(江苏长电/长晶)
商品型号: ESDBU18VA1
商品编号: C5295702
商品封装: DFNWB1006-2L
包装方式: 编带
商品毛重: 0.00969克(g)

商品参数

商品概述

旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低电容和快速响应时间，为暴露于ESD的设计提供一流的保护。小尺寸、低电容和高水平ESD保护的结合，使其成为HDMI、Display Port等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。

商品特性

单线路双向ESD保护
低电容：0.35pF
低反向钳位电压反向关断电压：18V
人体模型3级（>16kV）ESD等级
出色的封装：1.0mm x 0.6mm x 0.5mm
快速响应时间
人体模型JESD22 - A114 - B 3B级ESD等级
IEC 61000 - 4 - 2 3级ESD保护

应用领域

计算机及外围设备
高速数据线
音频和视频设备
手机及配件
便携式电子设备
USB接口
其他电子设备通信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	18V
	钳位电压	12V
	峰值脉冲电流(Ipp)	4A
	峰值脉冲功率(Ppp)	48W

	属性	参数值
	击穿电压	21V
	反向电流(Ir)	100nA
	通道数	单路
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.35pF
