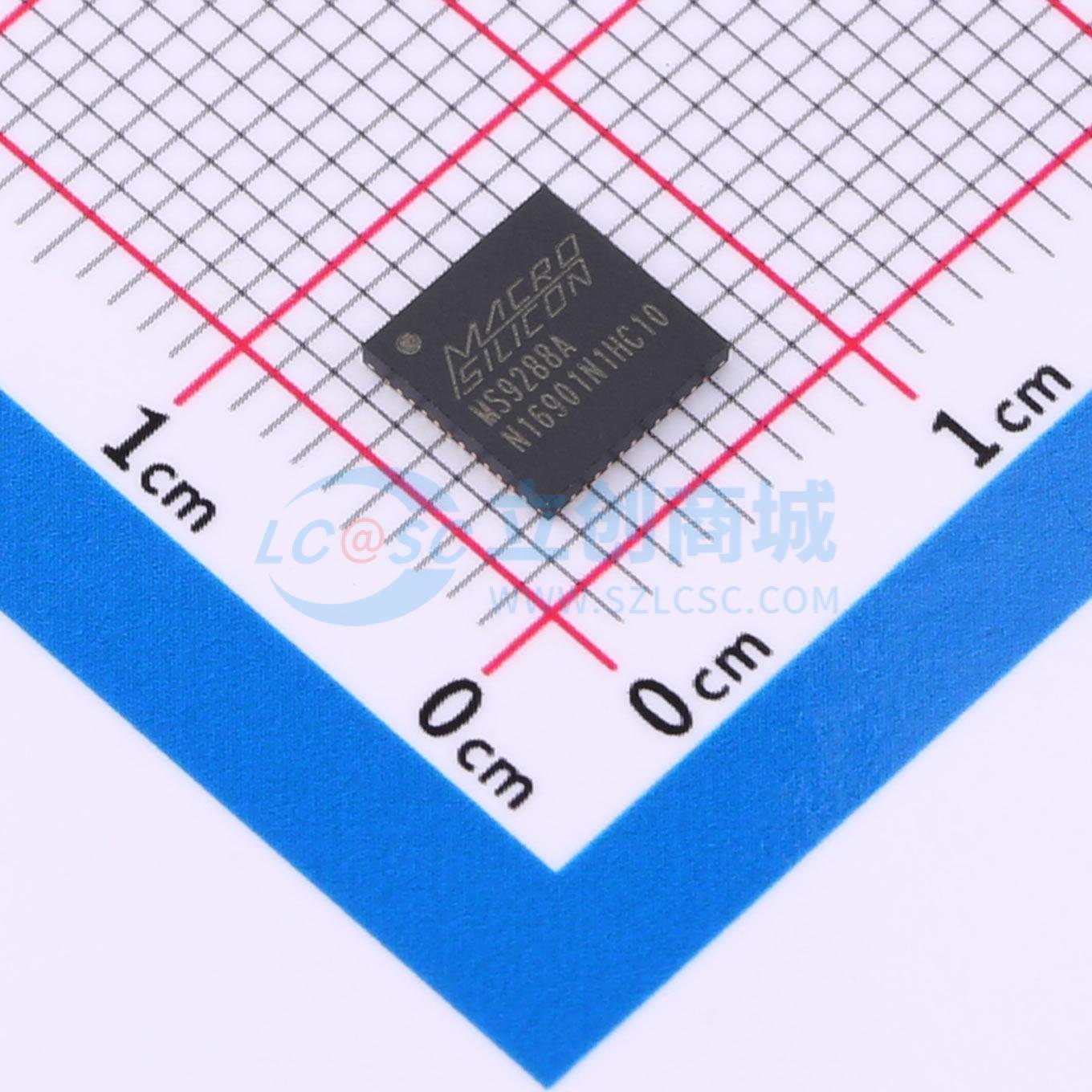

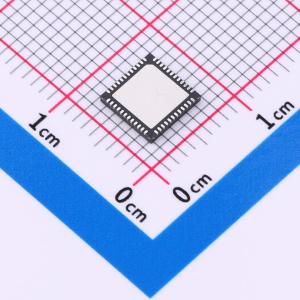

温馨提醒：图片仅供参考，商品以实物为准
MS9288A
RGB/YPbPr转HD转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MS9288A是一款低成本、低功耗、高性能的VGA/YPbPr转HD转换器，最大转换速率为165MHz，具有三路10位视频ADC、HD发射器和音频编码器。支持左/右声道音频输入，内置MCU和固件。
- 商品型号
- MS9288A
- 商品编号
- C5295922
- 商品封装
- QFN-48-EP(6x6)
- 包装方式
- 托盘
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 桥接器/转换器 | |
| 数据接口 | I2C | |
| 数据速率 | 4.95Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 视频格式识别；热插拔保护 |
商品概述
MS9288A 是一款低成本、低功耗、高性能的 VGA/YPbPr 转 HD 转换器，最大转换速率为 165MHz，具有三路 10 位 ADC、HD 发射器和音频编码器。支持左/右声道音频输入，并内置 MCU 和固件。
商品特性
- 三路 10 位 ADC
- 最高 165MSPS 采样转换率
- 输入信号幅度：0.45V - 1.1V (峰峰值)
- 自动相位、增益和偏移调整
- 支持复合同步信号(SOG)输入
- 支持 VGA/YPbPr 自动检测
- 双通道 24 位 ADC，采样速率：48KHz
- 支持 HD 规范
- 集成 HD TMDS 发射器，运行速率 165MHz，支持 24 位色深，最大分辨率 1080P @ 60Hz
- 支持热插拔
- 支持通过外置 EEPROM 方式进行加密
- 支持 I²C 线从模式和 DDC I²C 线主模式
- 支持外部 24.576MHz 晶振
- 采用 QFN-48 (6mm×6mm) 封装，3.3V 和 1.8V 供电，符合 RoHS 标准
应用领域
- VGA转HD适配器/扩展坞
- 手持式/便携式设备
- 台式机/笔记本电脑外围
