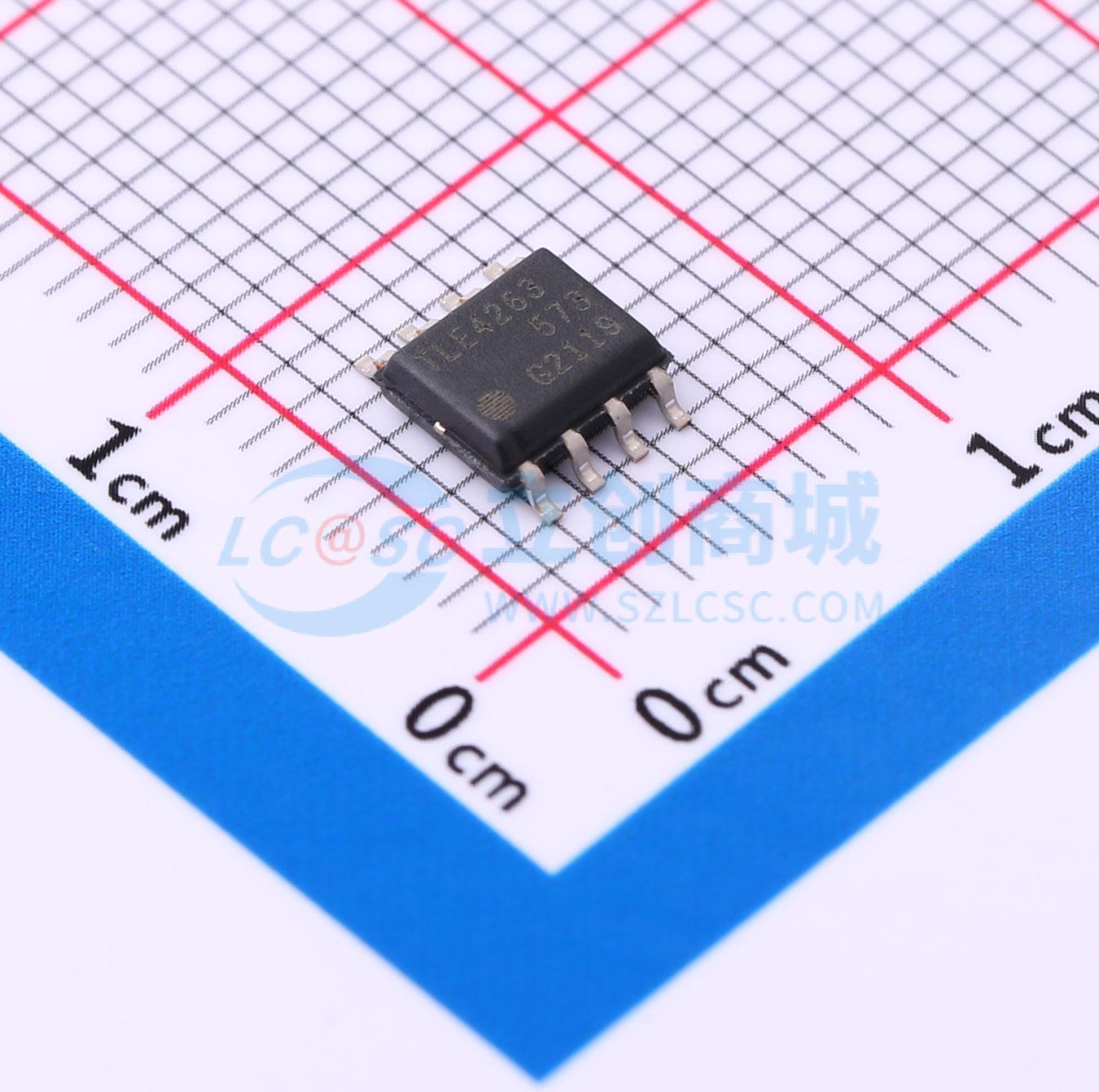

温馨提醒：图片仅供参考，商品以实物为准
TLE4263GSXUMA2
5V 固定 稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPTIREG™线性稳压器TLE4263是一款5 V低压差稳压器，采用SMD封装，有PG-DSO-14、PG-DSO-20或PG-DSO-8三种封装形式。其最大输入电压为45 V，最大输出电流为200 mA。该IC具备短路保护功能，并集成了温度保护功能，在过热时会关闭IC
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE4263GSXUMA2
- 商品编号
- C5295960
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 45V | |
| 输出电压 | 5V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 54dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 500mV@(150mA) | |
| 静态电流(Iq) | 25uA | |
| 特性 | 过热保护；带使能；短路保护；反接保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
OPTIREG线性稳压器TLE4263是一款5V低压差稳压器，采用SMD封装，有PG-DSO-14、PG-DSO-20或PG-DSO-8三种封装形式。最大输入电压为45V，最大输出电流为200mA。该IC具备短路保护功能，并集成了温度保护，在过热时会关闭IC。 该IC可将6V至45V范围内的输入电压V₁调节为标称输出电压V₀,nom = 5.0V。当输出电压VQ,rt < 4.5V时，会生成复位信号。通过外部连接分压器，可将该电压阈值降至3.5V。复位延迟可通过外部电容进行设置。集成的看门狗逻辑可监控所连接的微控制器。可通过禁止输入引脚关闭该IC，使电流消耗从900μA降至典型值0μA。
商品特性
- 输出电压容差 ≤ ±2%
- 具备200mA输出电流能力
- 低压差
- 极低的待机电流消耗
- 过热保护
- 反极性保护
- 短路保护
- 可调节复位阈值
- 看门狗功能
- 宽温度范围
- 适用于汽车电子领域
- 绿色产品（符合RoHS标准）
应用领域
- 通用汽车应用。
