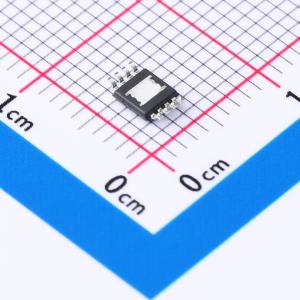

温馨提醒：图片仅供参考，商品以实物为准
MAX9716EUA+T
MAX9716EUA+T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低成本、单声道、1.4W BTL音频功率放大器、低成本扬声器放大器，为4Ω负载提供1.3W驱动，带有耳机检测功能，提供引脚兼容封装
- 商品型号
- MAX9716EUA+T
- 商品编号
- C5295978
- 商品封装
- UMAX-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 1.4Wx1@4Ω | |
| 工作电压 | 2.7V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.024% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 8mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 105dB | |
| 输入类型 | 单端；差分 | |
| 电源纹波抑制比(PSRR) | 73dB |
商品特性
- 桥接负载（BTL）架构可减少外部组件数量，同时提供高质量音频再现
- 可作为可调增益放大器（MAX9716/MAX9717A）或具有6dB、9dB和12dB内部固定增益（MAX9717B/MAX9717C/MAX9717D），减少组件数量
- 低功耗关断模式可将静态电流消耗降低至小于10nA
- 具备Maxim领先的全面咔嗒声和爆裂声抑制功能，可减少启动和关断期间的可听咔嗒声和爆裂声
- MAX9717具有耳机感应输入（BTL/SE），可感应耳机连接，禁用BTL从驱动器，在驱动耳机时静音扬声器
- MAX9716与LM4890引脚兼容
- 采用9凸点UCSP、8引脚TDFN（3mm x 3mm）和8引脚µMAX封装
- 工作温度范围为 -40°C至 +85°C
- 2.7V至5.5V单电源供电
- 1.4W功率输出至4Ω负载，总谐波失真（THD）小于1%
- 1kHz时电源抑制比（PSRR）为73dB
- 上电/下电时无明显咔嗒声或爆裂声
- MAX9717B/C/D具有内部固定增益以减少组件数量
- MAX9716/MAX9717A具有可调增益选项
- MAX9717的BTL/SE输入可感应耳机连接
- MAX9716与LM4890引脚兼容
- MAX9717A与TPA711引脚兼容
- 采用紧凑、热增强型µMAX和TDFN（3mm x 3mm）封装
应用领域
- 手机
- PDA（个人数字助理）
