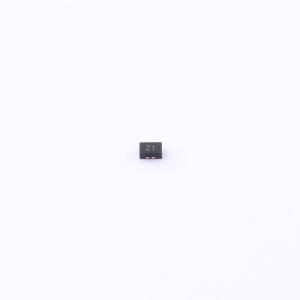

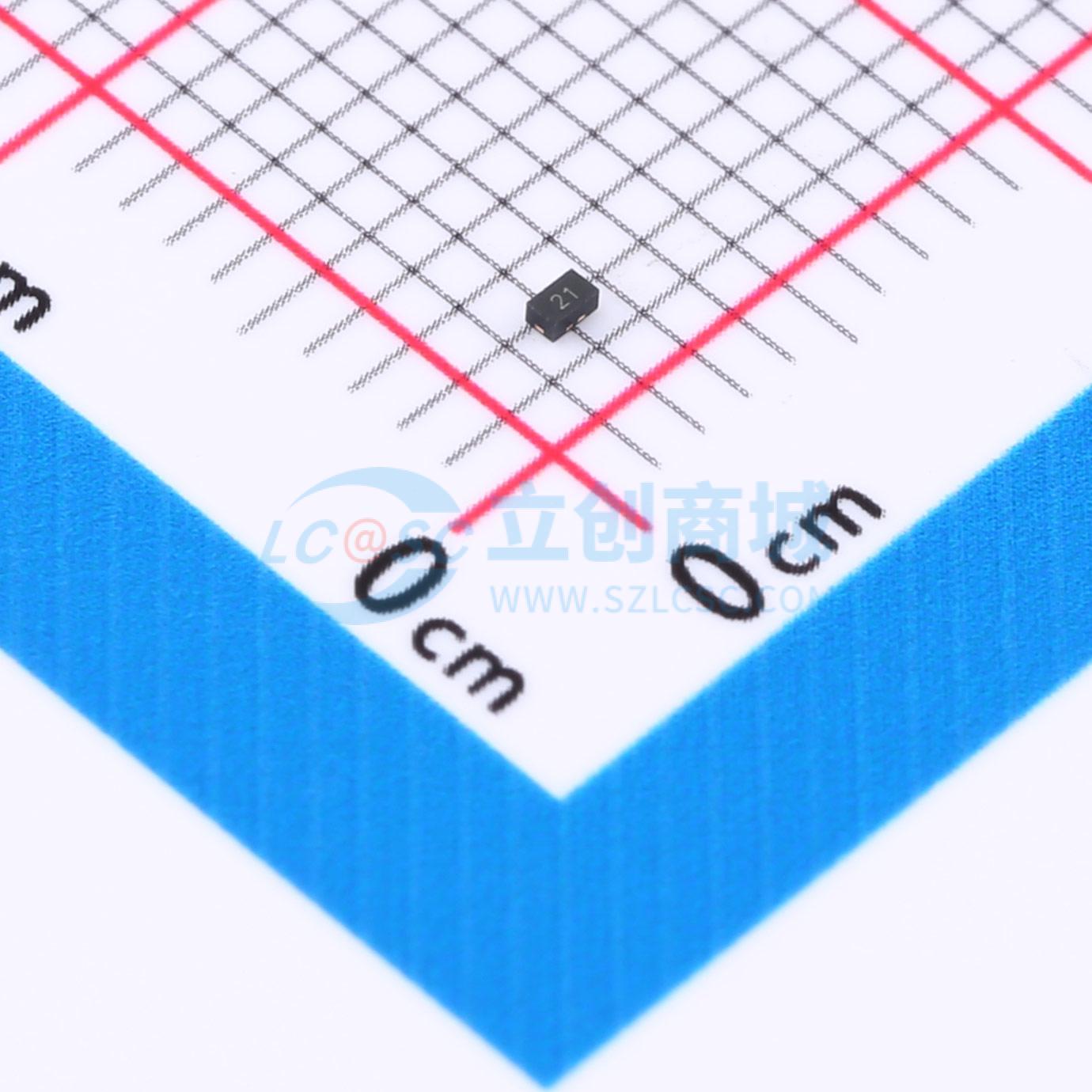

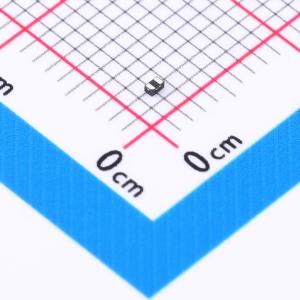

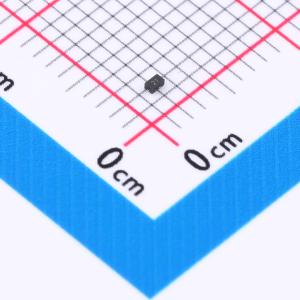

ESDSU5V0A1

双向ESD 5V截止峰值浪涌电流：4A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏、低电容和快速响应时间，为易受ESD影响的设计提供了一流的保护。小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。
品牌名称: CJ(江苏长电/长晶)
商品型号: ESDSU5V0A1
商品编号: C5295706
商品封装: DFNWB-2L(1.0x0.6)
包装方式: 编带
商品毛重: 0.0099克(g)

商品参数

商品概述

旨在保护电压敏感型电子元件免受静电放电（ESD）和其他瞬态影响。出色的钳位能力、低泄漏、低电容和快速响应时间，为易受ESD影响的设计提供了一流的保护。小尺寸、低电容和高水平的ESD保护相结合，使其成为HDMI、Display Port和MDDI接口等应用的灵活解决方案。它旨在替代手机、笔记本电脑、平板电脑、机顶盒、液晶电视等消费设备应用中的多层压敏电阻（MLV）。

商品特性

单线路双向ESD保护
低电容：0.24pF
反向关断电压：5V
低反向钳位电压
低泄漏电流

应用领域

计算机及外设
高速数据线
音频和视频设备
手机及配件
便携式电子设备
USB接口
其他电子设备通信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	20V
	峰值脉冲电流(Ipp)	4A
	峰值脉冲功率(Ppp)	80W

	属性	参数值
	击穿电压	9V
	反向电流(Ir)	500nA
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.24pF
