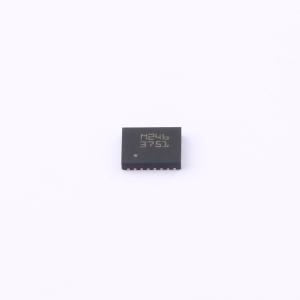

L3751PUR
6 V至75 V宽输入电压同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6 V至75 V的宽输入电压同步降压控制器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L3751PUR
- 商品编号
- C5268070
- 商品封装
- QFN-20L(3.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.252克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~75V | |
| 输出电压 | 800mV~60V | |
| 输出电流 | - | |
| 开关频率 | 100kHz~1MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.8mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
L3751同步降压控制器具有6 V至75 V的宽输入电压范围，凭借40 ns的最小导通时间，可在开关频率范围（100 kHz - 1 MHz）内实现极高的电压转换比。 二极管仿真（DEM）实现了脉冲跳跃模式，可在轻载时最大限度提高效率，并控制输出电压纹波。在整个负载范围内采用强制PWM（FPWM）模式，可使开关频率保持恒定，并将输出电压纹波降至最低。 电源正常（Power Good）开集电极输出可验证稳压输出电压，便于监控，且在上电阶段对数字IC实现输出电压排序十分有用。 内置栅极驱动器可减少外部元件数量，专为标准VTH MOSFET设计。 内置保护功能——输出过流、输入电压欠压锁定（UVLO）、内部电压监控、热关断——确保该器件在电信、网络和工业应用等关键环境中可控且安全地运行。 该器件采用带可焊侧翼的QFN 20引脚3.5×4.5 mm封装。
商品特性
- 6 V至75 V宽输入电压范围
- 输出电压可在0.8 V至60 V之间调节
- 100 kHz - 1 MHz开关频率范围
- 40 ns最小导通时间，实现极高占空比
- 线路瞬变期间低压差运行
- 可调节软启动或输入电压跟踪
- 轻载时可选择脉冲跳跃或强制PWM运行模式
- 同步功能
- 可调节精度使能
- 电源正常开集电极输出验证VOUT
- 为标准VTH MOSFET提供7.5 V栅极驱动器
- 带打嗝模式的恒流保护
- 精确或无损可编程电流检测
- 改善线路瞬态响应
- 输入电压欠压锁定
- 内部电压监控
- 热保护
- 工作结温范围：-40 ℃至150 ℃
应用领域
- 电信、网络和工业应用
- 故障安全系统
- 非稳压24 V和48 V输入电压总线
- 高压电池到12 V和5 V轨的转换
