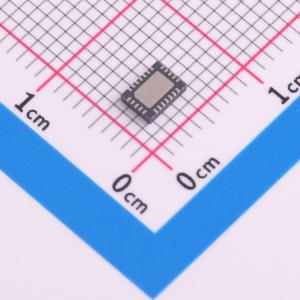

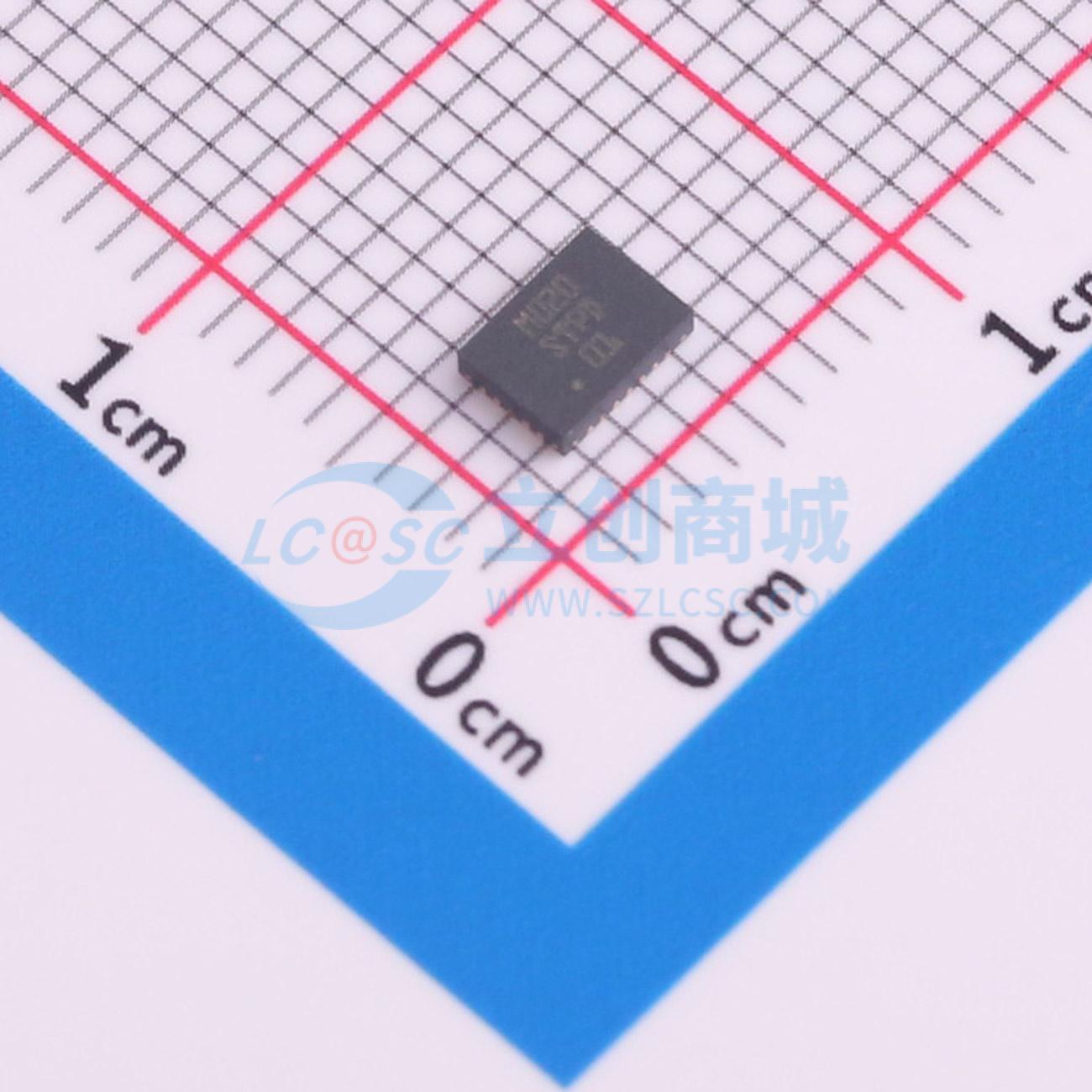

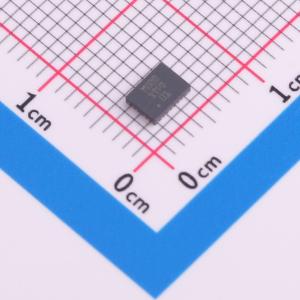

温馨提醒：图片仅供参考，商品以实物为准
STPD01PUR
降压型 3A 6V~26.4V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- STPD01是一款可编程降压转换器,适用于USB电力传输系统。它支持6.0 V到26.4 V的输入电压范围,内部MOSFET同步整流,通过I2C总线控制输出电压设置。输出电压范围为3 V到20 V,步进为20 mV。输出电流范围为0.1 A到3 A,步进为50mA。该芯片还支持电缆压降补偿、软启动、看门狗定时器等功能。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPD01PUR
- 商品编号
- C5268090
- 商品封装
- QFN-24(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~26.4V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz~750kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(TJ) | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
一款可编程同步降压转换器，适用于遵循USB电力传输规范的应用场景中提供电源。 该器件可提供USB PD 3.0规范中规定的USB电力传输系统所需的电压，输出功率最高可达60 W（20 V，3 A）。 可通过I2C接口动态设置不同的输出电压和电流限制级别。 该器件具备过压、过流和过热保护功能。可编程看门狗可提高整个系统的稳定性和安全性。 最后，该器件采用3×4 mm²的QFN24L封装。
商品特性
- 输入电压范围为6.0 V至26.4 V
- 内部功率MOS同步整流
- 内部补偿
- I2C总线控制
- 输出电压设置：2 V至20 V，步长最小为20 mV
- 压摆率控制（最大30 mV/μs）
- 线缆压降补偿
- 输出电流设置：0.1 A至3 A，步长为50 mA
- 内置放电功能
- 两种可编程开关频率，可选时钟抖动功能
- 通过I2C设置看门狗定时器
- 可配置中断引脚
- 软启动
- 上电引脚
- 可编程恒流限制
- 过压保护（OVP）、峰值电流保护（IPEAK）和过热保护
- 短路保护
- 欠压锁定
- 采用3×4 QFN24L封装
应用领域
- 交流适配器
- USB集线器
- 电脑显示器
- 智能电视
- USB-PD电源分配
