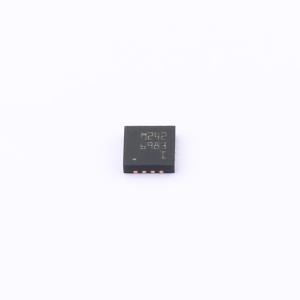

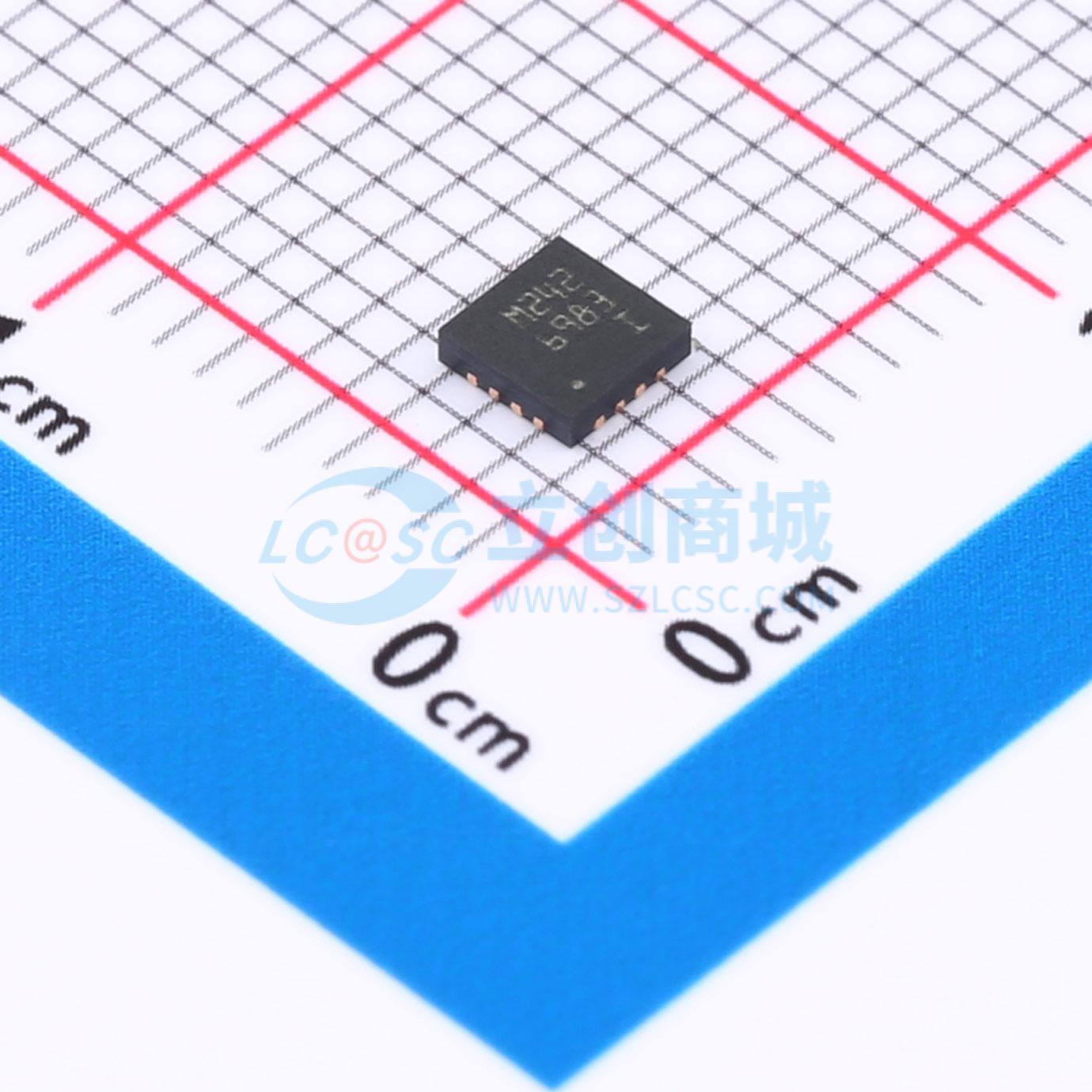

L6983IQTR

38 V, 10 W 同步隔离降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L69831 是一款专为隔离降压拓扑设计的设备。初级输出电压可以精确调整,而次级隔离输出电压则通过给定的变压器比来确定。无需光耦器。初级到次级侧以及使次级输出跟踪软启动。控制回路基于峰值电流模式架构,设备在强制 PWM 模式下运行。390 ns 的消隐时间过滤了由变压器漏感引起的振荡,使解决方案更加稳健。紧凑的 QFN16 3x3 mm 封装和 L69831 的内部补偿有助于最小化设计复杂性和尺寸。开关频率可在 200kHz 至 1MHz 范围内编程。
品牌名称: ST(意法半导体)
商品型号: L6983IQTR
商品编号: C5268097
商品封装: QFPN-16L(3x3)
包装方式: 编带
商品毛重: 0.79克(g)

商品参数

商品概述

L6983I是一款专为隔离式降压拓扑设计的器件。主输出电压可精确调节，而隔离的次级输出则通过给定的变压器匝数比获得，无需光耦合器。主端灌电流能力高达 -4.5 A（即使在软启动期间），可实现向次级侧的适当能量传输，并使次级输出能够跟踪软启动。控制环路基于峰值电流模式架构，器件工作在强制PWM模式。390 ns的消隐时间可过滤变压器漏感产生的振荡，使解决方案更加可靠。 L6983I采用紧凑的3x3 mm QFN16封装，并具备内部补偿功能，有助于降低设计复杂度和减小尺寸。开关频率可在200 kHz - 1 MHz范围内进行编程，还可选配扩频功能以改善EMC性能。EN引脚提供使能/禁用功能。禁用时，典型关断电流为2 μA。一旦EN引脚拉高，器件即被启用，并进行内部1.3 ms的软启动。L6983I具有Power Good开集电极，用于监控FB电压。对两个功率元件进行逐脉冲电流检测，可实现有效的恒流保护，热关断功能可防止热失控。

商品特性

QFN16（3 x 3 mm）
专为隔离式降压拓扑设计
3.5 V至38 V工作输入电压
主输出电压调节/无需光耦合器
4.5 A源/灌峰值主电流能力
强制PWM操作下的峰值电流模式架构
390 ns消隐时间
200 kHz至1 MHz可编程开关频率。搭配低ESR电容（最小2 μF）时稳定
内部补偿网络
2 μA关断电流
内部软启动
使能功能
过压保护
输出电压排序
热保护
可选扩频功能以改善EMC
Power Good信号
与外部时钟同步
QFN16（3x3 mm）封装

应用领域

隔离式IGBT/SiC MOSFET栅极驱动电源
混合动力汽车/电动汽车（HEV/EV）车载充电器（OBC）
电力牵引系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~38V
	输出电压	-
	输出电流	4.5A
	开关频率	200kHz~1MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
