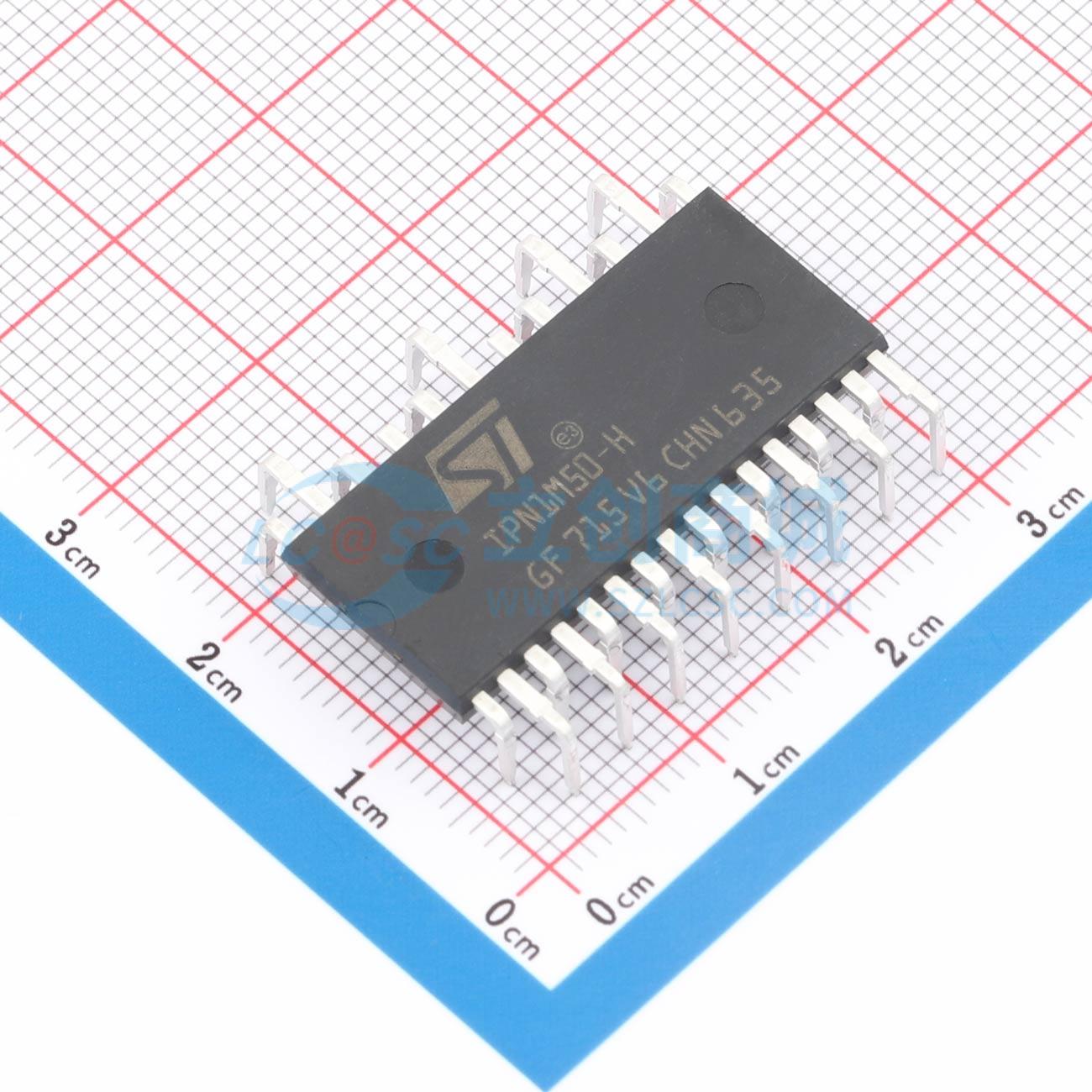

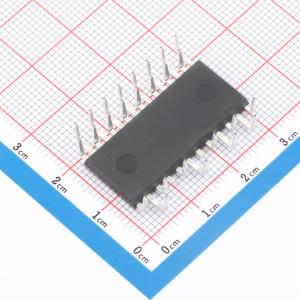

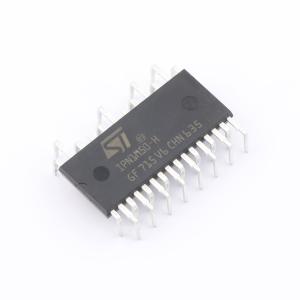

温馨提醒：图片仅供参考，商品以实物为准
STIPN1M50-H
3相逆变器，1A，500V MOSFET 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SLLIMM-nano小型低损耗智能成型模块IPM，3相逆变器，1 A、3.6 Ohm最大值、500 V MOSFET
- 品牌名称
- ST(意法半导体)
- 商品型号
- STIPN1M50-H
- 商品编号
- C5268182
- 商品封装
- DIP-26
- 包装方式
- 管装
- 商品毛重
- 9.59克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 1A | |
| 工作电压 | 13.5V~18V | |
| 高侧偏置电压(Vbs) | 13V~18V | |
| 开关频率 | 25kHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 1000Vrms | |
| 耗散功率(Pd) | 10.8W | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -40℃~+100℃ | |
| 长度 | 29.15mm | |
| 宽度 | 12.45mm | |
| 功能特性 | 过流保护；欠压锁定带迟滞；热保护 |
商品概述
SLLIMM-nano智能功率模块（IPM）提供紧凑、高性能的交流电机驱动，设计简单且坚固。它由六个MOSFET和三个半桥高压集成电路（HVIC）组成，用于栅极驱动，具有优化开关速度的低电磁干扰（EMI）特性。封装在热性能和紧凑性上进行了优化，适用于内置电机应用或其他装配空间有限的低功率应用。该IPM包含一个完全未承诺的运算放大器和一个可用于设计快速高效保护电路的比较器。
商品特性
- IPM参数：1A、500V、RDS(on)=3.6Ω，三相MOSFET逆变器桥，包含用于栅极驱动的控制IC
- 优化低电磁干扰
- 3.3V、5V、15V CMOS/TTL输入比较器，带滞回和下拉/上拉电阻
- 欠压锁定功能
- 内部自举二极管
- 互锁功能
- 关断功能
- 过温过流故障保护比较器
- 高级电流检测运算放大器
- 优化引脚布局，便于电路板设计
- 高达±2kV ESD保护（HBM：C=100pF，R=1.5kΩ）
应用领域
- 三相电机驱动逆变器
- 洗碗机
- 卷帘
- 空调风扇
- 排水和循环泵
