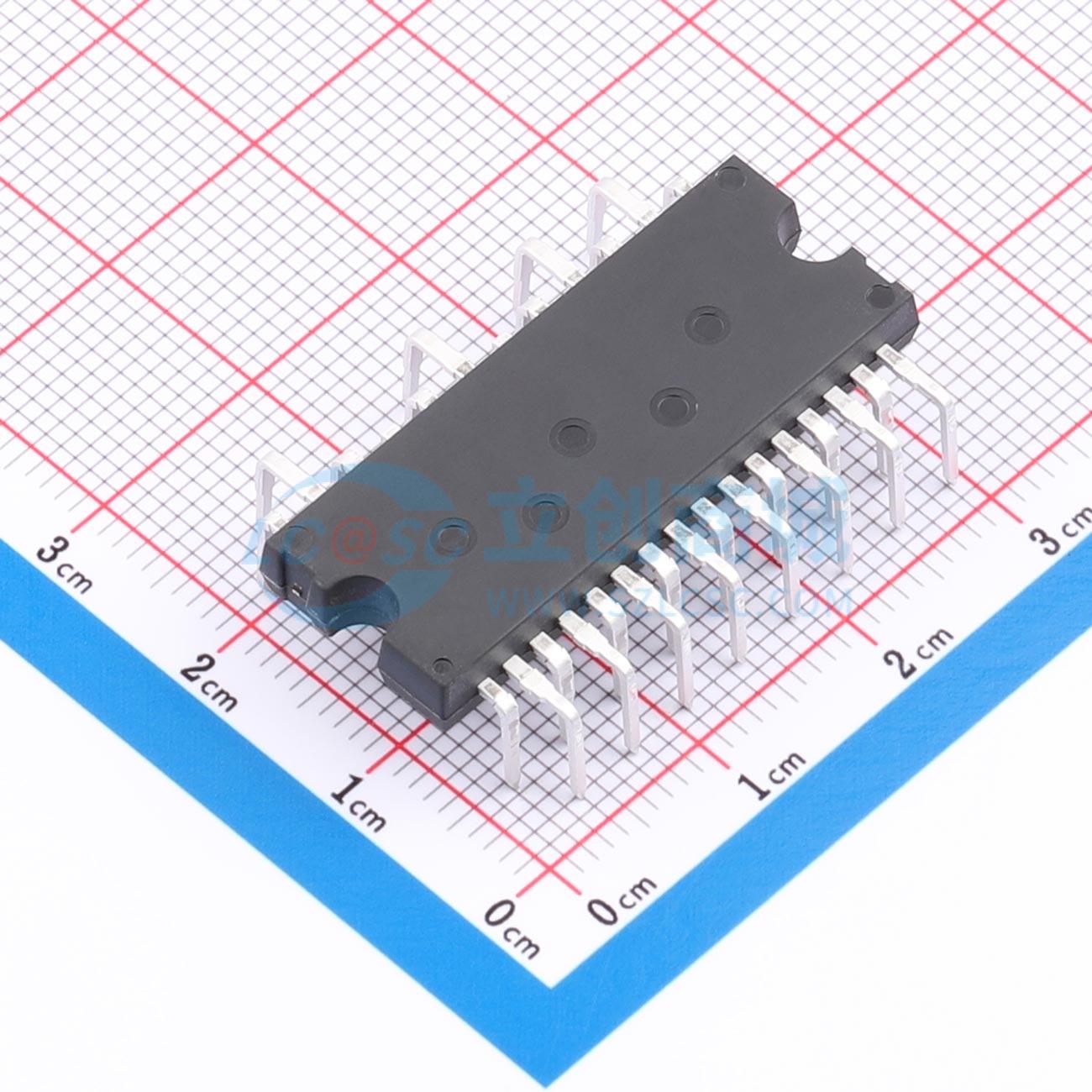

温馨提醒：图片仅供参考，商品以实物为准

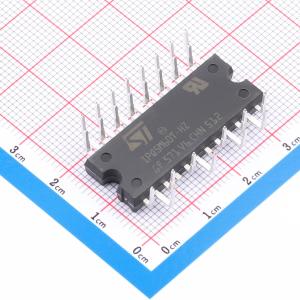

STIPQ5M60T-HZ
紧凑型高性能三相逆变器智能功率模块，低电磁干扰，适用于电机驱动等低功率应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SLLIMM-nano第2系列IPM，3相逆变器，5 A、1.0 Ohm最大值、600 V N沟道MDmesh DM2
- 品牌名称
- ST(意法半导体)
- 商品型号
- STIPQ5M60T-HZ
- 商品编号
- C5268190
- 商品封装
- N2DIP-26L
- 包装方式
- 管装
- 商品毛重
- 8.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | MOSFET | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 800mΩ@15V | |
| 工作电压 | 13.5V~18V | |
| 高侧偏置电压(Vbs) | 13V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 25kHz | |
| 隔离电压(Vrms) | 1500Vrms | |
| 耗散功率(Pd) | 12.8W | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | 32.15mm | |
| 宽度 | 12.45mm | |
| 功能特性 | 过流保护；欠压锁定带迟滞 |
商品概述
SLLIMM（小型低损耗智能模制模块）nano提供紧凑、高性能的交流电机驱动，设计简单耐用。它由六个带固有快速恢复二极管的N沟道MDmesh DM2 MOSFET和三个用于栅极驱动的半桥HVIC组成，具有低电磁干扰（EMI）特性和优化的开关速度。封装设计便于更好、更轻松地拧在散热片上。它针对内置电机应用或其他装配空间有限的低功率应用进行了热性能和紧凑性优化。该IPM包含一个完全未承诺的运算放大器和一个可用于设计快速高效保护电路的比较器。
商品特性
- IPM 5A、600V、RDS(on)=1.0Ω，三相MOSFET逆变桥，包含用于栅极驱动的控制IC
- 优化用于低电磁干扰
- 3.3V、5V、15V CMOS/TTL输入比较器，带迟滞和下拉/上拉电阻
- 欠压锁定
- 内部自举二极管
- 互锁功能
- 智能关机功能
- 用于过热和过流故障保护的比较器
- 用于高级电流检测的运算放大器
- 优化引脚布局，便于电路板设计
- NTC用于温度控制（UL1434 CA2和4）
- 隔离等级为1500Vrms/分钟
- UL认证：UL1557文件E81734
应用领域
- 电机驱动用三相逆变器
- 洗碗机、冰箱压缩机、加热系统、空调风扇、排水和循环泵
