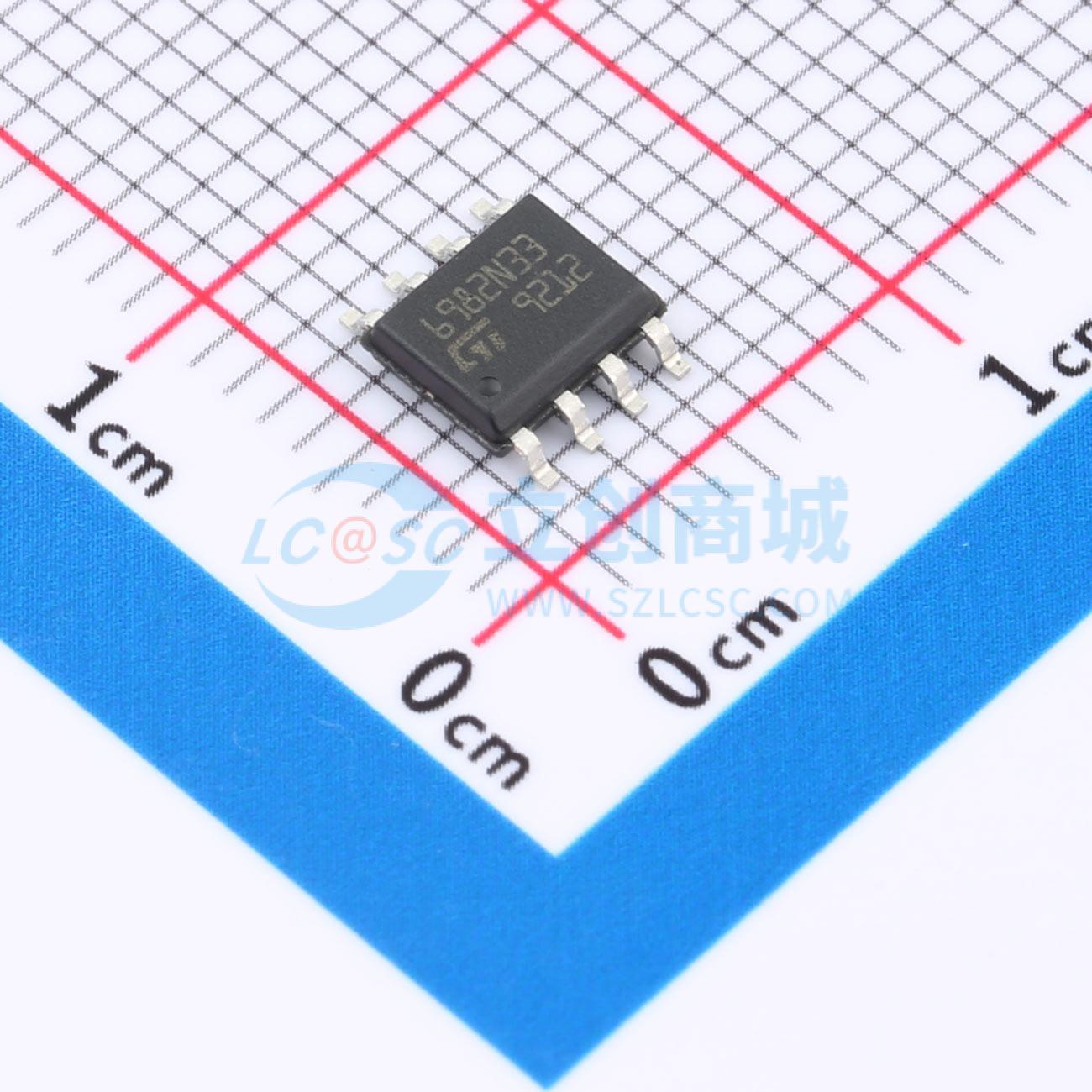

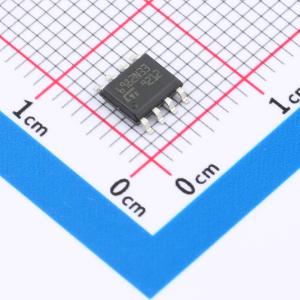

L6982N33DR

38 V、2 A同步降压转换器，静态电流20 μA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有低静态电流的 38V、2A 同步降压转换器
品牌名称: ST(意法半导体)
商品型号: L6982N33DR
商品编号: C5268100
商品封装: SO-8
包装方式: 编带
商品毛重: 0.107克(g)

商品参数

商品概述

L6982是一款易于使用的同步单片降压稳压器，能够向负载提供高达2 A的直流电流。较宽的输入电压范围使该器件适用于广泛的应用场景。L6982基于峰值电流模式架构，采用SO 8L封装，具备内部补偿功能，从而降低了设计复杂度并减小了尺寸。 L6982有低功耗模式（LCM）和低噪声模式（LNM）两种版本。LCM可在轻载时实现效率最大化，同时控制输出电压纹波，因此该器件适用于电池供电的应用。 LNM使开关频率保持恒定，并在轻载运行时将输出电压纹波降至最低，满足对低噪声敏感的应用要求。EN引脚提供使能/禁用功能。禁用时，典型关断电流为2 μA。一旦EN引脚被拉高，器件即被启用，并启动内部1.3 ms的软启动。对两个功率元件进行逐脉冲电流检测，可实现有效的恒流保护，热关断功能可防止热失控。

商品特性

SO 8L封装
3.5 V至38 V的工作输入电压
0.85 V至输入电压（VIN）的输出电压
3.3 / 5 V固定输出电压版本
2 A直流输出电流
内部补偿网络
20 μA工作静态电流
两种不同版本：适用于轻载高效的LCM版本和适用于对噪声敏感应用的LNM版本
2 μA关断电流
内部软启动
与高电压VIN兼容的使能功能
过压保护
输出电压排序
热保护
LNM器件可与外部时钟同步
SO 8L封装

应用领域

专为24 V总线工业电源系统设计
24 V电池供电设备
分布式智能节点
传感器和常供电应用
低噪声应用
智能电表
扫地机器人

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~38V
	输出电压	3.3V
	输出电流	2A
	开关频率	400kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1uA
	开关管(内置/外置)	内置
	输出类型	固定
