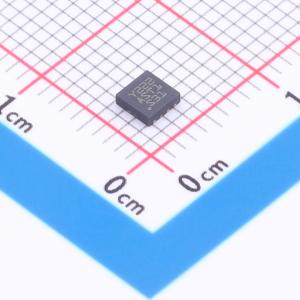

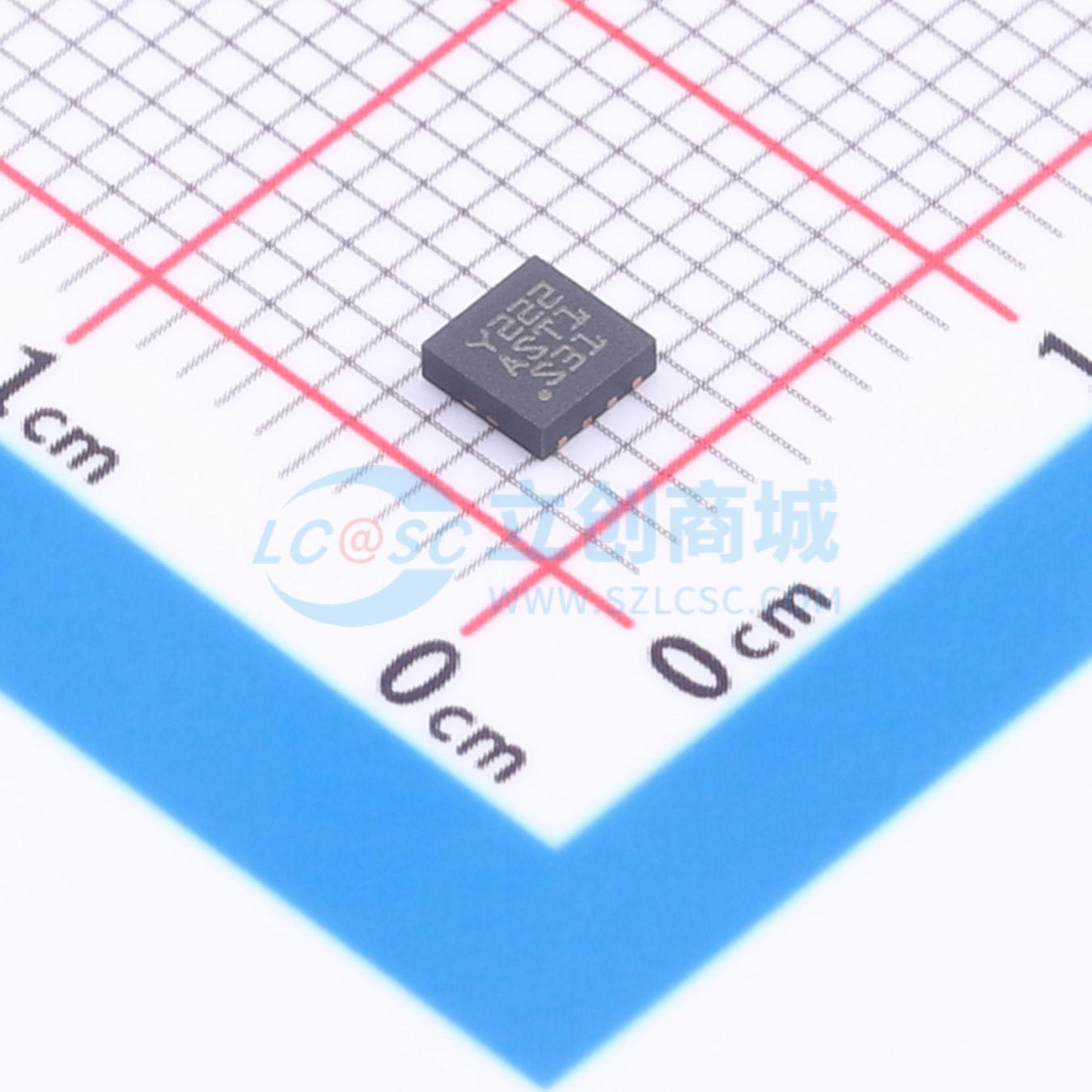

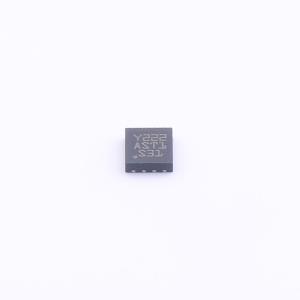

AST1S31PUR
降压型 3A 2.8V~4V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AST1S31是一款内部补偿的1.5MHz固定频率PWM同步降压调节器,适用于2.8 V到4 V的输入电压范围。它能够调节低至0.8 V的输出电压,并且输出电压可调。该器件集成了70 mΩ高侧开关和55 mΩ同步整流器,具有非常高的效率。此外,它还具有内部软启动和使能功能,以及所有陶瓷电容器支持。
- 品牌名称
- ST(意法半导体)
- 商品型号
- AST1S31PUR
- 商品编号
- C5268089

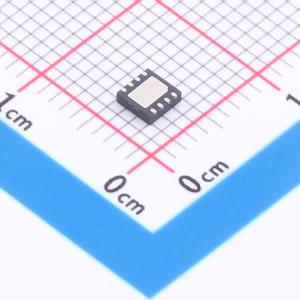

- 商品封装
- VFDFPN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.491429克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.8V~4V | |
| 输出电压 | 800mV~4V | |
| 输出电流 | 3A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 630uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；工作状态指示 |
商品概述
AST1S31器件是一款内部补偿的1.5 MHz固定频率PWM同步降压稳压器。该器件可将输出电压调节至0.8 V至输入电压（Vin）之间。AST1S31集成了一个70 mΩ的高端开关，可在极低输出电压下实现极高的效率。采用补偿的峰值电流模式控制，搭配最少的元件，实现了非常紧凑的3x3 mm封装。
商品特性
- 2.8 V - 4 V输入电压
- 1.5 MHz开关频率
- 70 mΩ高端开关，55 mΩ低端开关
- 3x3-8L封装
应用领域
- 车身应用
