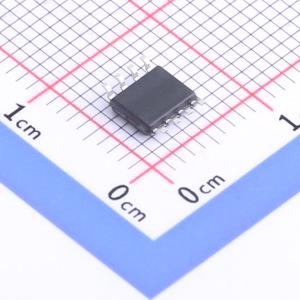

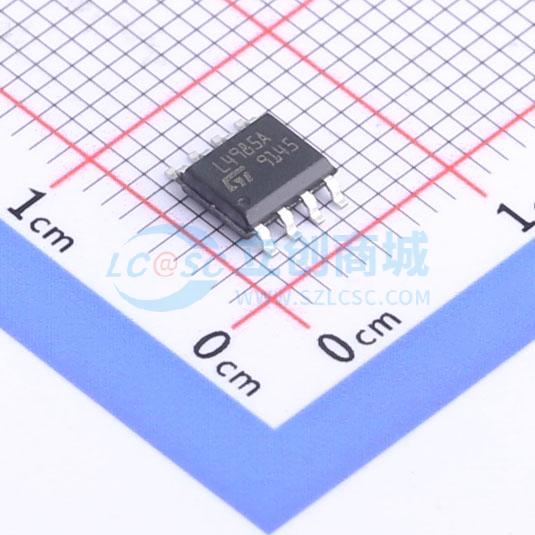

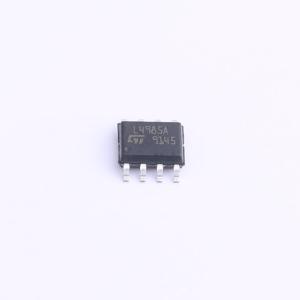

L4985A

L4985是一款用于升压转换器的峰值电流模式PFC控制器，具备专有的乘法器“仿真器”，结合创新的THD优化器，可确保在所有工作条件下实现极低的总谐波失真（THD）性能。该器件采用引脚SO封装，为符合EN61000 - 3 - 2和JEIDA - MITI标准的应用中的CCM工作升压PFC预调节器提供了高性能、低元件数量的解决方案，功率范围从几百瓦到数千瓦。 由于采用了专有的关断时间调制器，该器件在所有工作条件下均以准固定频率运行。有两种选项可供选择，A版本为65 kHz，B版本为130 kHz。 800V高压启动模块还包含将EMI滤波器的X电容放电至安全水平的电路。这使得设备无需在X电容上并联传统的放电电阻即可符合安全法规（如IEC 61010 - 1或IEC 62368 - 1）。 该器件具有低功耗和禁用功能，适用于需符合美国能源部（DoE）的“能源之星”、欧洲行为准则、欧盟生态设计指令及其他指南等最新节能要求的应用。 除了能够在瞬态条件下控制输出电压的过压保护功能外，该IC还具备防止反馈环路故障、错误设置和升压电感饱和的保护功能。欠压保护功能可根据IEC 60601 - 1 - 2最新规定设计医疗设备，该规定要求在长达500毫秒的市电电压骤降情况下仍能进行输出调节。软启动功能可限制峰值电流。 图腾柱输出级的源电流为0.7 A，灌电流为1.5 A，适用于大型MOSFET或IGBT驱动。

• 峰值电流模式CCM工作
• 集成输入电压感应的800V高压启动
• 有源输入滤波电容放电
• 专有的乘法器“仿真器”，在所有工作条件（CCM和DCM）下使线电流的THD最小
• 极少的外部元件
• 保护功能：反馈环路故障、过压保护（OVP）、过流保护（OCP）、电感饱和、上电欠压、欠压保护（符合医疗开关电源标准）
• 电感电流检测
• 禁用和低功耗功能
• 浪涌电流监测
• 软启动实现平稳启动
• 1.2%（Tj = 25 ℃）内部参考电压
• 65 kHz（A版本）和130 kHz（B版本）开关频率
• SO8封装

• 适用于超过1 kW、符合IEC61000 - 3 - 2和JEIDA - MITI标准的开关电源的PFC预调节器
• 台式电脑、服务器、网络服务器、游戏机
• 高功率LED照明设备
• 符合IEC 60601 - 1 - 2标准的工业和医疗开关电源
