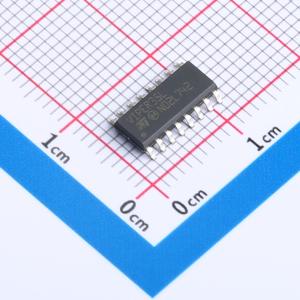

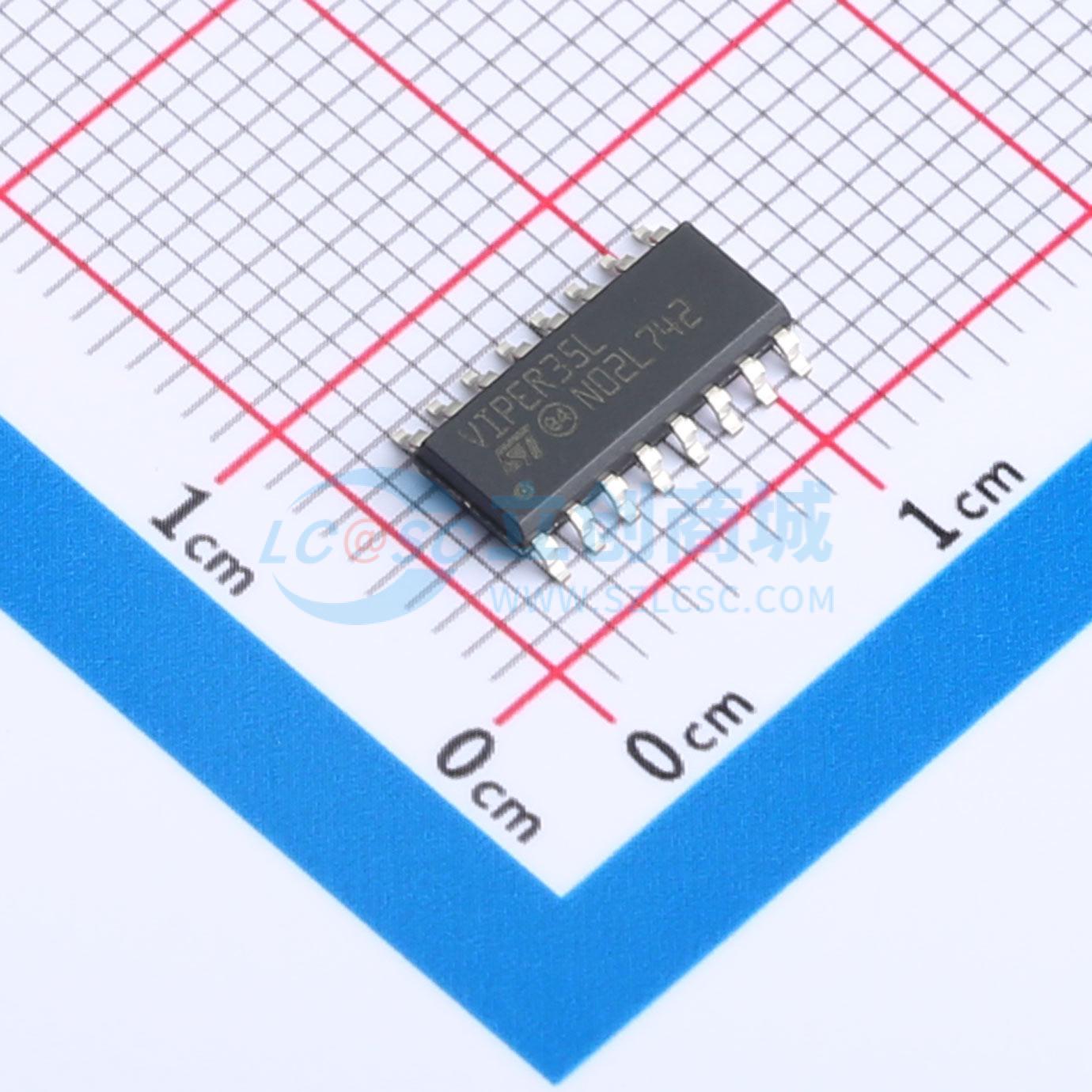

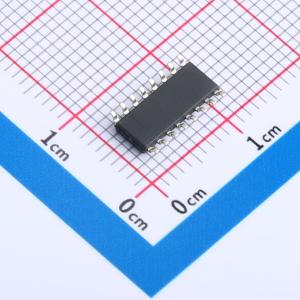

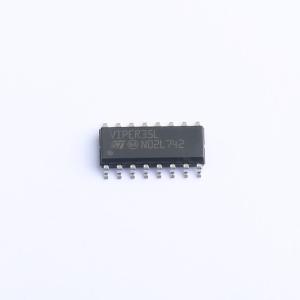

温馨提醒：图片仅供参考，商品以实物为准
VIPER35LD
准谐振高性能离线高压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VIPerPlus系列：准谐振高性能离线高压转换器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VIPER35LD
- 商品编号
- C5267827
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 0.348克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 14V | |
| 开关频率 | 136kHz~225kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 晶体管耐压 | 800V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过压保护(OVP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 工作模式 | QR；PWM 调制 |
商品概述
VIPER35是一款高压转换器，它巧妙地将一个800 V耐雪崩功率MOSFET与准谐振电流模式PWM控制器集成在一起。该IC具有极低的功耗，并在轻载条件下以间歇模式运行，因此符合严格的节能标准。 VIPER35具备欠压保护功能，使IC能够独立设置关断和开启阈值。准谐振操作降低了EMI水平和应用中的元件数量。 准谐振操作降低了开关损耗，提高了功率转换效率。该器件具备高级保护功能，如：输出过压保护、短路保护和带迟滞的热关断保护。 故障排除后，IC会自动重启。
商品特性
- 800 V耐雪崩功率MOSFET，可实现超宽范围交流输入电压
- 内置高压启动和检测FET
- 内置软启动功能
- 带漏极电流限制<I_D|im>的准谐振电流模式PWM控制器
- 多功能ZCD引脚：零电流检测、OCP阈值（I_D Im）设置、输出过压保护（自动重启）、前馈补偿
- 支持带光耦的隔离反激拓扑
- 频率限制：136 kHz（L型）、225 kHz（H型）
- 空载条件下，230 V_AC输入时功耗小于30 mW
- 通过电阻分压器设置欠压保护
- 短路保护（自动重启）
- 带迟滞的热关断保护
应用领域
- 辅助电源
- PDA、摄像机、剃须刀、平板电脑、视频游戏、机顶盒的适配器/充电器
- 工业系统、计量设备、家用电器的电源
