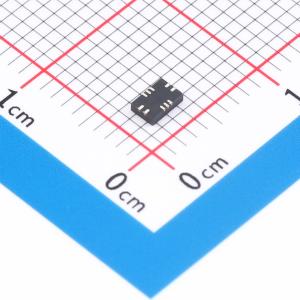

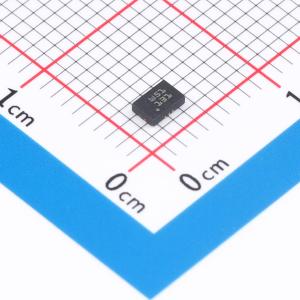

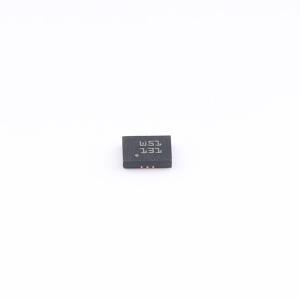

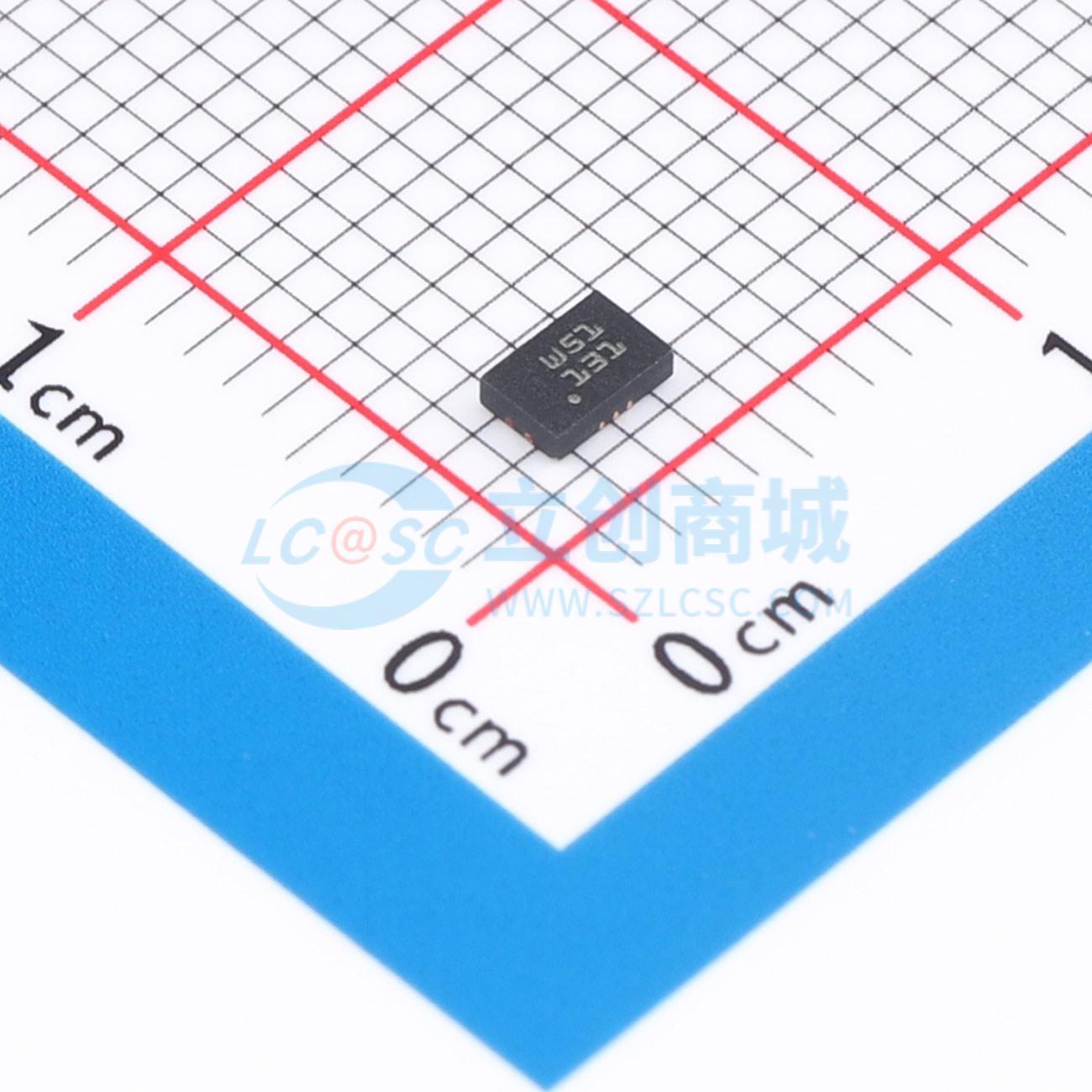

STEF512PUR
STEF512PUR
- 描述
- 适用于 5V 和 12V 电源轨的双电子保险丝
- 品牌名称
- ST(意法半导体)
- 商品型号
- STEF512PUR
- 商品编号
- C5267841
- 商品封装
- WFQFPN-10(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
参数完善中
商品概述
STEF512PUR 是一款集成的双电子保险丝，旨在保护输出电路免受过流和过压事件的影响，适用于需要热插拔操作和浪涌电流控制的应用。该设备集成了两个独立的电子保险丝，一个用于5V电源轨，另一个用于12V电源轨。由于集成功率FET的导通电阻非常低，在正常工作期间，从主电源到负载的电压降非常低。每个电子保险丝的启动时间可以通过连接到相关引脚的两个小型软启动电容由用户调整，从而可以控制启动时的浪涌电流。通过使用检测FET拓扑结构，最大负载电流被精确限制为工厂定义的值（5V输出为3A，12V输出为4A）。该设备还为每个通道提供精确的过压钳位，防止负载因电源故障而损坏，并具有欠压锁定（UVLO），确保在电源设备开启之前输入电压高于最低工作阈值。当发生过载情况时，STEF512PUR 会将输出电流限制在预定义的安全值。如果异常过载条件持续存在，设备将进入热关断状态，内部开关断开，负载与电源断开。在QFN10封装中，提供了两个电流监测引脚，可连续提供每个通道的负载电流信息。
应用领域
- 硬盘驱动器和固态硬盘
- 机顶盒
- DVD 和 Blu-ray 光驱
