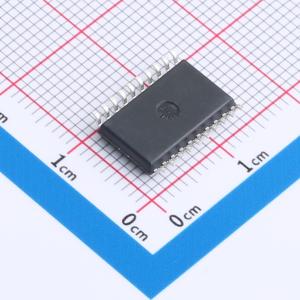

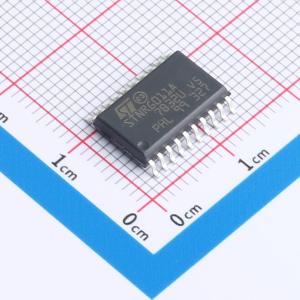

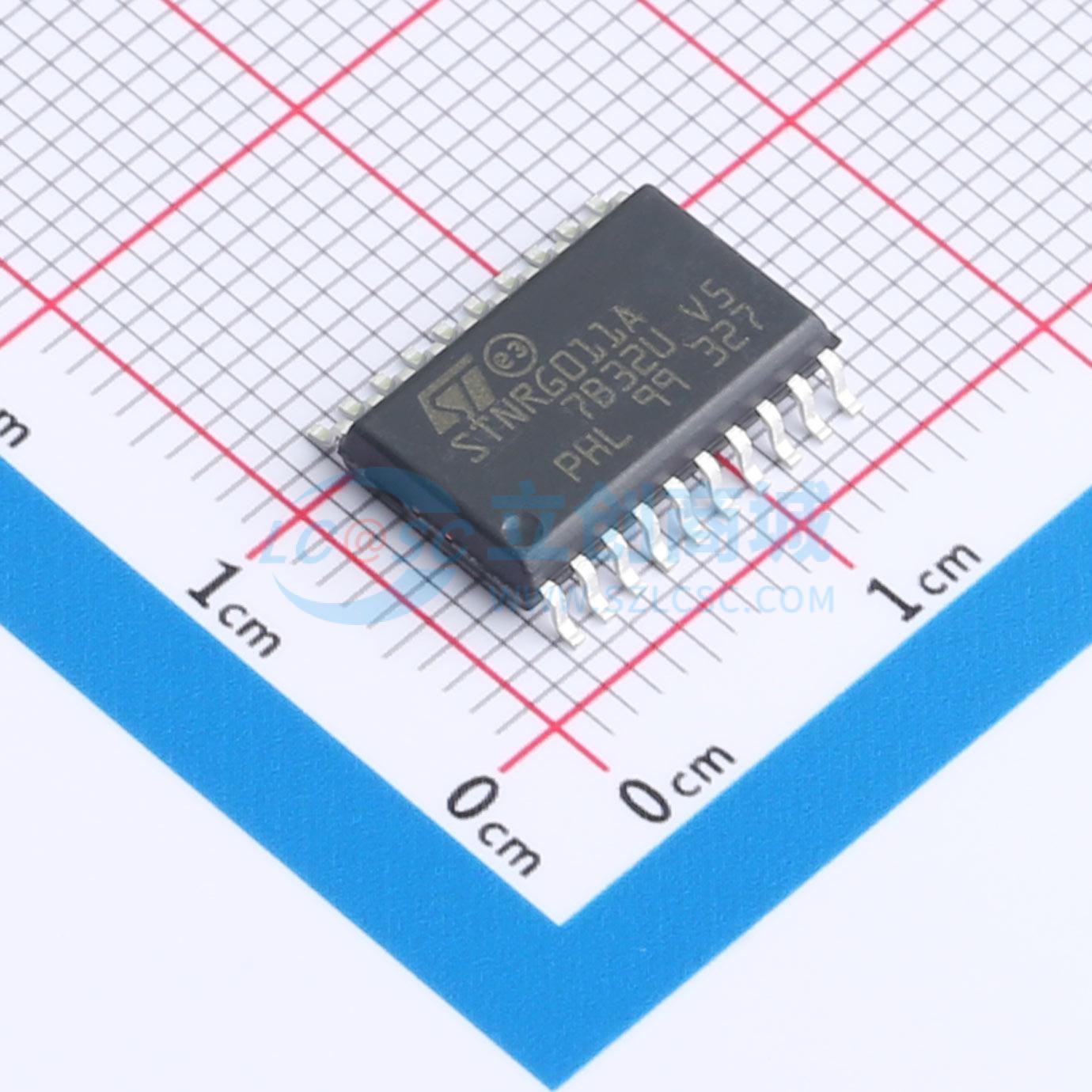

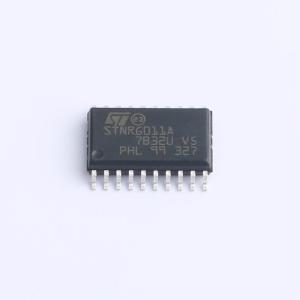

温馨提醒：图片仅供参考，商品以实物为准
STNRG011ATR
17V~19V
- 描述
- 数字式Combo多模PFC和时移LLC谐振控制器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STNRG011ATR
- 商品编号
- C5267834
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 1.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 17V~19V | |
| 开关频率 | - | |
| 输出电流 | - | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 晶体管耐压 | - | |
| 拓扑结构 | 降压-升压式；半桥式 | |
| 特性 | 短路保护(SCP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 工作模式 | DCM |
商品概述
STNRG011A集成了多模式（过渡模式和DCM）PFC控制器、用于LLC谐振半桥的高压双端控制器、额定电压800 V的启动发生器以及先进的数字引擎，可管理三个模块的优化运行。 STNRG011A仅处理交流输入线路。 该器件采用20引脚SO封装，为需符合最严格节能法规的功率因数校正高效转换器提供了先进的解决方案。 电源系统和控制算法由带有专用快速外设（SMED）的8位内核管理。采用优化的数字算法和硬件模拟IP，以确保高性能、物料清单优化和高可靠性。 数字算法存储在内部ROM存储器中，所有关键应用参数可在生产阶段存储到器件的NVM（非易失性存储器）中，实现广泛的可配置性和校准。 该器件还可通过2引脚UART进行外部通信，实现监控功能、向外部E2PROM编程以及从外部E2PROM上传软件补丁。
商品特性
- 数字组合多模式PFC + 时移LLC谐振半桥控制器
- 板载800 V启动电路、线电压检测和符合IEC 62368 - 1的X电容放电功能，降低待机功耗
- 增强型固定导通时间多模式TM PFC控制器，具备输入电压前馈、THD优化器和频率限制功能
- 全套PFC保护功能
- 谐振半桥时移控制
- 轻载时增强型突发模式，具有快速瞬态响应和线电压自适应半桥欠压保护功能
- 全套半桥保护功能
- 采用SO20封装
应用领域
- 开放式开关电源
- 平板电视开关电源
- ATX电源
- 交流 - 直流适配器
