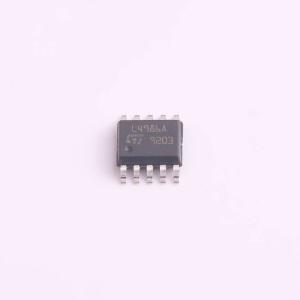

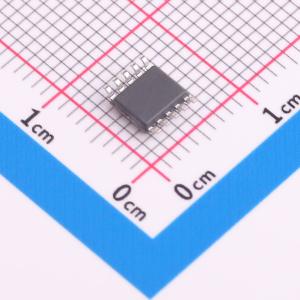

温馨提醒：图片仅供参考，商品以实物为准

L4986A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 连续导通模式（CCM）PFC控制器具有高压启动和“电源正常”功能
品牌名称: ST(意法半导体)
商品型号: L4986A
商品编号: C5267797
商品封装: SSOP-10
包装方式: 管装
商品毛重: 1.78克(g)

商品参数

商品概述

L4986是一款用于升压转换器的峰值电流模式PFC控制器，具备专利乘法器“仿真器”，结合创新的THD优化器，可确保在所有工作条件下实现极低的总谐波失真（THD）性能。该器件采用引脚SO封装，为符合EN61000 - 3 - 2和JEIDA - MITI标准的应用中的CCM模式升压PFC预调节器提供了高性能、低元件数量的解决方案，功率范围从几百瓦到数千瓦。由于采用了专利关断时间调制器，该器件在所有工作条件下均以准固定频率运行。有两种选项可供选择，A版本为65 kHz，B版本为130 kHz。 800 V高压启动模块还包含将EMI滤波器的X电容放电至安全水平的电路。这使得设备无需在X电容上并联传统放电电阻即可符合安全法规（如IEC 61010 - 1或IEC 62368 - 1）。该器件具有低功耗和禁用功能，适用于需符合美国能源部（DoE）的能源之星、欧洲行为准则、欧盟生态设计指令及其他指南等最新节能要求的应用。除了能在瞬态条件下控制输出电压的过压保护功能外，该IC还具备防止反馈回路故障、错误设置和升压电感饱和的保护功能。欠压保护功能可根据IEC 60601 - 1 - 2最新法规设计医疗设备，该法规要求在市电电压骤降长达500毫秒时仍能进行输出调节。软启动功能可限制峰值电流。 PG_IN是一个可调输入比较器，适用于监测PFC输出电压，并相应驱动从PG_OUT引脚输出的逻辑信号。图腾柱输出级能够提供0.7 A的源电流和1.5 A的灌电流，适用于大型MOSFET或IGBT驱动。

商品特性

峰值电流模式CCM运行
800 V高压启动，集成输入电压感应
有源输入滤波电容放电
专利乘法器“仿真器”，在所有工作条件下（CCM和DCM）使线电流的THD最小
极少的外部元件
保护功能：反馈回路故障、过压保护（OVP）、过流保护（OCP）、电感饱和、欠压开启、欠压关断（符合医疗开关电源标准）
电感电流检测
禁用和低功耗功能
浪涌电流监测
软启动，实现平稳启动
1.2%（Tj = 25℃）内部参考电压
65 kHz（A版本）和130 kHz（B版本）开关频率
PGOOD_OUT和可调PGOOD_IN
SSOP10封装

应用领域

适用于超过1 kW、符合IEC61000 - 3 - 2和JEIDA - MITI标准的开关电源的PFC预调节器
台式电脑、服务器、网络服务器、游戏机
高功率LED照明设备
符合IEC 60601 - 1 - 2标准的工业和医疗开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器
	工作模式	CCM
	工作电压	10V~24.5V
	拉电流(IOH)	700mA

	属性	参数值
	灌电流(IOL)	1.5A
	开关频率	65kHz
	工作电流	2.2mA
	静态电流(Iq)	600uA
	工作温度	-40℃~+150℃
