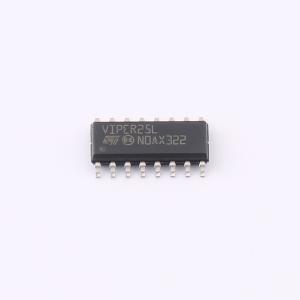

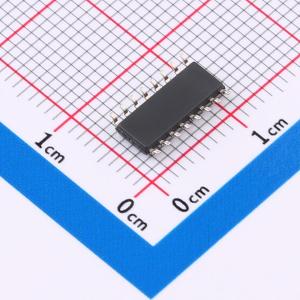

温馨提醒：图片仅供参考，商品以实物为准
VIPER25LDTR
800V 8.5V~23.5V
- 描述
- VIPerPlus系列：准谐振高性能离线高压转换器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VIPER25LDTR
- 商品编号
- C5267815
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 0.308克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8.5V~23.5V | |
| 开关频率 | 136kHz | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 800V | |
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 工作模式 | QR |
商品概述
VIPER25是一款离线转换器，具备800 V耐用功率部分、PWM控制、双级过流保护、过压和过载保护、迟滞热保护、软启动以及在任何故障条件消除后实现安全自动重启功能。突发模式运行和极低的器件功耗有助于满足待机节能法规要求。准谐振特性可降低EMI滤波器成本。欠压和欠压恢复功能可在整流输入电压低于系统规定的正常最低水平时保护开关电源。该器件内置高压启动电路。
商品特性
- 800 V雪崩耐用功率部分
- 用于谷底开关操作的准谐振（QR）控制
- 在265 Vac下待机功率 <50 mW
- 具有可调设定点的限流功能
- 可调节且精确的过压保护
- 片上软启动
- 故障条件消除后安全自动重启
- 迟滞热关断
应用领域
- 用于PDA、摄像机、剃须刀、手机、无绳电话、视频游戏的适配器
- 用于LCD/PDP电视、显示器、音频系统、计算机、工业系统、LED驱动器、无电解电容LED驱动器、电表的辅助电源
- 用于机顶盒、DVD播放器和录像机、白色家电的开关电源
