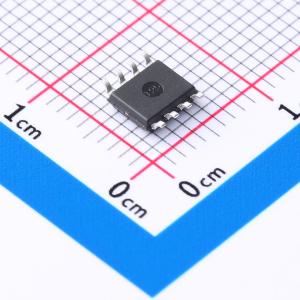

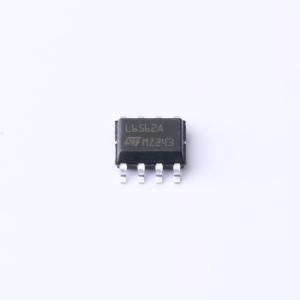

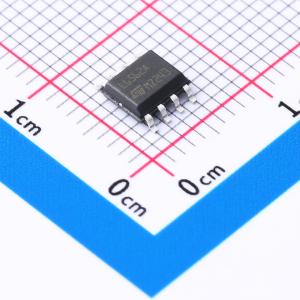

L6562AD
过渡模式PFC控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 过渡模式PFC控制器BCD技术
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6562AD
- 商品编号
- C5267788
- 商品封装
- SO-8
- 包装方式
- 管装
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 10.5V~22.5V | |
| 开关频率 | 70kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 650mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 20% | |
| 晶体管耐压 | - | |
| 拓扑结构 | 升压式 | |
| 特性 | 短路保护(SCP)；过压保护(OVP) | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
L6562A是一款工作在过渡模式（TM）的电流模式PFC控制器。它与前代产品L6561和L6562引脚排列相同，但性能有所提升。 高度线性的乘法器包含一个特殊电路，能够降低交流输入电流失真，即使在较大负载范围内，也能实现宽市电范围运行，且总谐波失真（THD）极低。 输出电压通过电压模式误差放大器和精确（@T_J = 25℃时为1%）的内部电压基准进行控制。 该器件的特点是启动前最大功耗极低[60μA]，工作时功耗小于5 mA，并具备适用于IC远程开/关的禁用功能，这使其更易于满足节能要求（如蓝天使、能源之星、能源2000等）。 有效的两步过压保护（OVP）功能可安全处理启动时出现的过电压或负载断开导致的过电压。 图腾柱输出级能够提供600 mA的源电流和800 mA的灌电流，适合驱动大电流MOSFET或IGBT。结合其他特性以及采用专有固定关断时间控制的可能性，使该器件成为符合EN61000 - 3 - 2标准、功率超过350W的开关电源（SMPS）的优秀低成本解决方案。
商品特性
- 专有乘法器设计，实现最低THD
- 非常精确的可调输出过压保护
- 超低（30μA）启动电流
- 低（2.5mA）静态电流
- 电流检测采用数字前沿消隐
- 误差放大器（E/A）输入具备禁用功能
- 内部参考电压精度为1%（Δ(T_J = 25℃)）
- -600/+800mA图腾柱栅极驱动器，在欠压锁定（UVLO）期间具有有源下拉功能和电压钳位
- DIP - 8/SO - 8封装
应用领域
- 符合IEC61000 - 3 - 2标准的开关电源（SMPS）的PFC预调节器（平板电视、显示器、台式电脑、游戏机）
- 功率高达400W的高端AC - DC适配器/充电器
- 电子镇流器
- 入门级服务器和网络服务器
