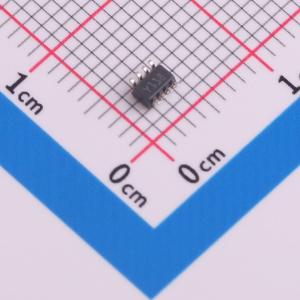

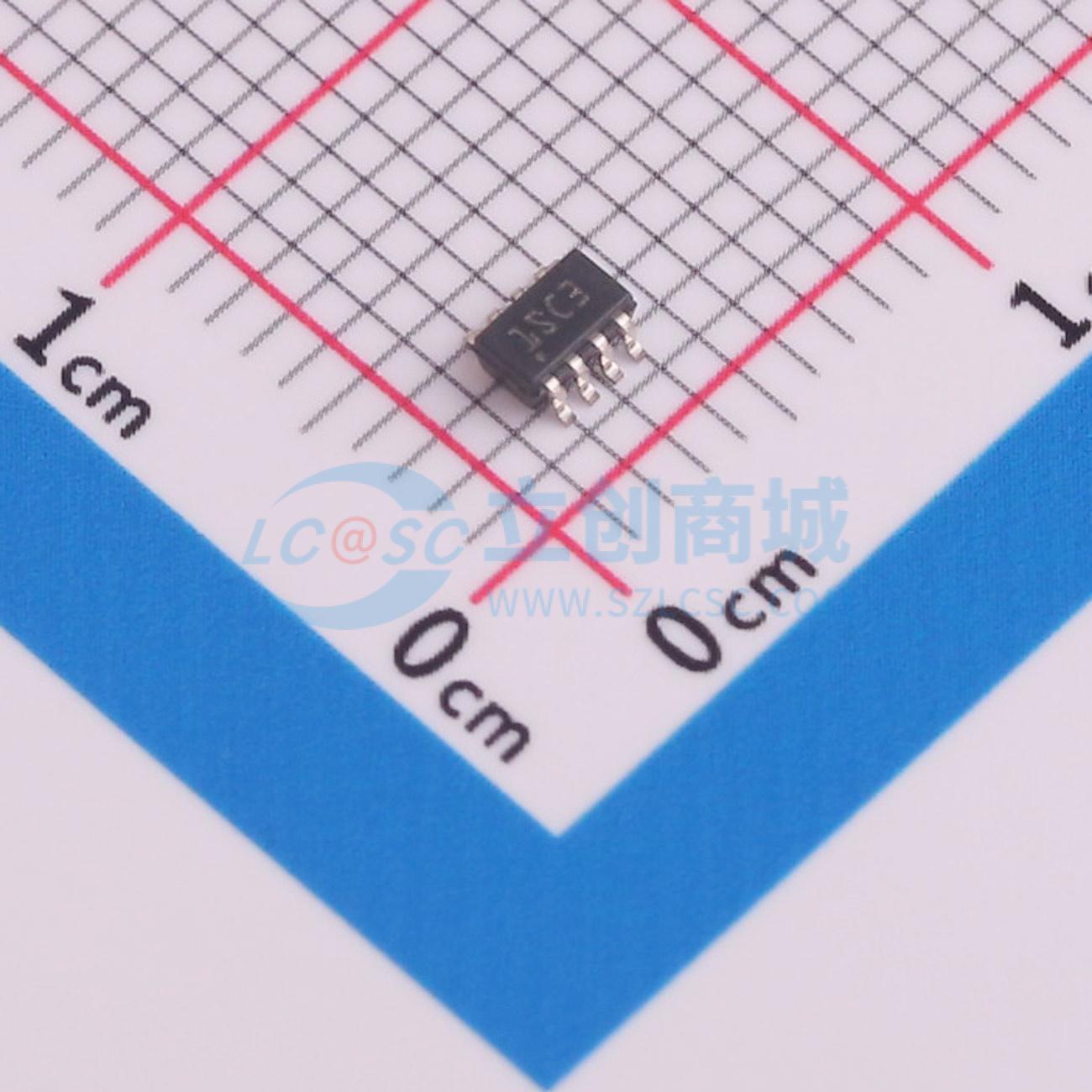

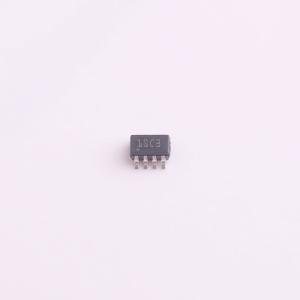

温馨提醒：图片仅供参考，商品以实物为准
CLT03-1SC3
自供电数字输入电流限制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 采用 SOT23-8L 封装的单线自供电数字输入限流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- CLT03-1SC3
- 商品编号
- C5267607
- 商品封装
- SOT-23-8L
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 阻值 | 24kΩ | |
| 容值 | 4.7nF |
| 属性 | 参数值 | |
|---|---|---|
| ESD 保护 | 有 | |
| 工作温度 | -30℃~+125℃ |
商品概述
CLT03系列是一款数字输入电流限制器，可大幅降低数字输入的功耗。该设备无需外部电源，由输入信号激活，在关闭状态下不消耗功率。CLT03系列兼容高边和低边，且反向插件兼容，可驱动光耦合器或3.3V LVTTL电路。
商品特性
- 单通道和双通道隔离设备，无需电源
- 数字输入电流限制，输入符合IEC61131-2标准的1型和3型特性
- 具备EMC鲁棒性的去毛刺滤波器
- 兼容高边/低边，输入反向插件兼容
- 可驱动隔离光耦合器或非隔离LVTTL数字输入终端
- 工作环境温度范围为-30℃至125℃
- 提供两种封装：SOT23-8L（间距650μm）、QFN-16L（间距500μm）
- 符合IEC61000-4-2标准1级：空气放电±4kV，接触放电±2kV
- 输入电压超过30V阈值时激活故障模式，进一步降低输入电流限制至IFAULT，对应输出通道停用，确保过压条件下的安全操作
- 集成基于不可复位单稳态的去毛刺滤波器，避免输入信号出现毛刺时输出信号产生寄生尖峰
- 内置测试脉冲功能，便于诊断检查，对安全应用重要；通过在TP和OUTN引脚间连接电容启用该功能，TP短接OUTN可禁用
应用领域
- 工厂自动化应用中需要电流限制的场景
- 可编程逻辑控制器
- 远程输入模块
