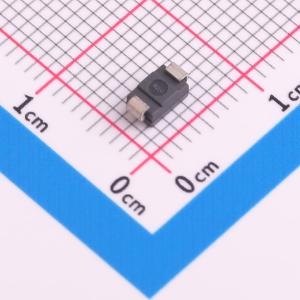

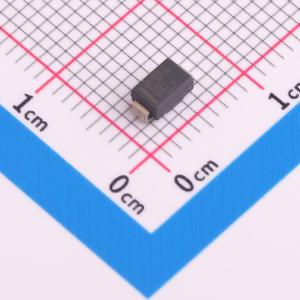

温馨提醒：图片仅供参考，商品以实物为准
SM4T15AY
单向TVS 13V截止 峰值浪涌电流：85A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用 SMA 封装的汽车 400 W、13 V TVS
- 品牌名称
- ST(意法半导体)
- 商品型号
- SM4T15AY
- 商品编号
- C5267612
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 13V | |
| 钳位电压 | 27.2V | |
| 峰值脉冲电流(Ipp) | 85A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 2.3kW@8/20us | |
| 击穿电压 | 16V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
SM4TY系列旨在保护敏感的汽车电路，使其免受ISO 7637 - 2中规定的浪涌影响，并能根据ISO 10605标准抵御静电放电。 平面技术使其适用于要求低漏电流和高结温的高端电路，以提供长期的可靠性和稳定性。SM4TY器件采用SMA封装（SMA焊盘尺寸符合IPC 7531标准）。
商品特性
- 通过AEC - Q101认证
- 峰值脉冲功率：400 W（10/1000 μs），2.3 kW（8/20 μs）
- 关断电压范围：5 V至70 V
- 有单向和双向类型
- 低漏电流：25 ℃时为0.2 μA，85 ℃时为1 μA
- 最高工作结温（Tj）：150 ℃
- 符合JEDEC注册的封装外形
- 树脂符合UL94 V0等级
