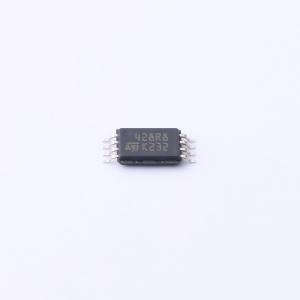

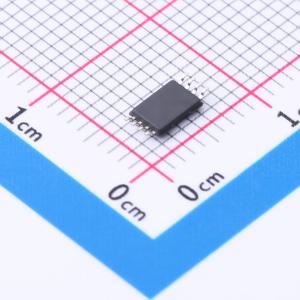

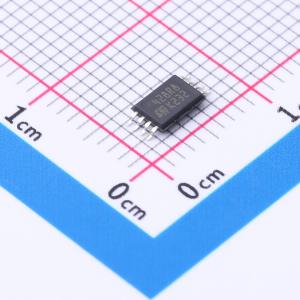

温馨提醒：图片仅供参考，商品以实物为准
M24128-DRDW8TP/K
128 Kbit串行I2C总线EEPROM可在-105℃下工作
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 128 Kbit串行I2C总线EEPROM，105°C工作温度
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24128-DRDW8TP/K
- 商品编号
- C5267648
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 128Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 4ms | |
| 数据保留 - TDR(年) | 50年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；噪声抑制功能；内置错误纠正码(ECC)功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+105℃ | |
| 工作电流 | 2mA | |
| 待机电流 | 5uA | |
| 读取访问时间(tA) | 900ns |
商品概述
M24128-DRE是一款128Kbit串行EEPROM设备，工作温度最高可达105℃，符合AEC-Q100等级2的可靠性标准。该设备通过简单的串行I²C兼容接口访问，最高运行频率为1MHz。其存储阵列基于先进的真EEPROM技术，是字节可修改的存储器（16K×8位），组织为256页，每页64字节，内置错误校正码逻辑可显著提升数据完整性。此外，该设备提供额外的识别页（64字节），可读取ST设备标识，也可存储敏感应用参数，之后可永久锁定为只读模式。
商品特性
- 兼容所有I²C总线模式（1MHz、400kHz、100kHz）
- 存储阵列包含128Kbits（16Kbytes）EEPROM，页大小为64字节，额外设有可写锁定的识别页
- 扩展温度范围：-40℃至105℃；扩展电压范围：1.7V至5.5V
- 施密特触发器输入用于噪声过滤
- 短写入周期时间：字节写入在4ms内完成，页写入在4ms内完成
- 写入周期耐久性：25℃时400万次，85℃时120万次，105℃时90万次
- 数据保留：105℃时超过50年，55℃时200年
- ESD保护（人体模型）达4000V
- 提供多种封装：TSSOP8（DW，169mil宽度）、SO8（MN，150mil宽度）、WFDFPN8（MF，2×3mm）
- 封装符合RoHS标准且无卤素（ECOPACK2®）
