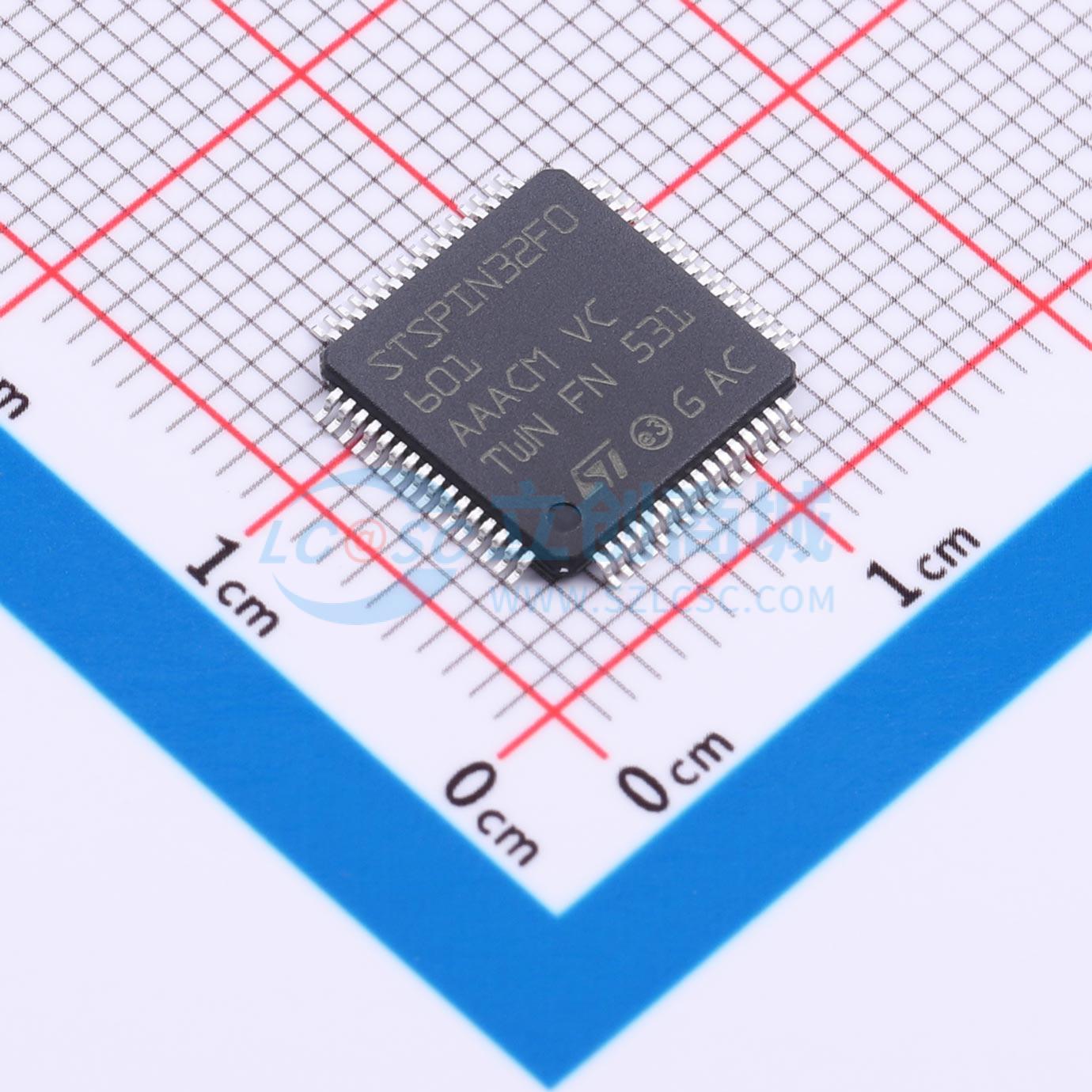

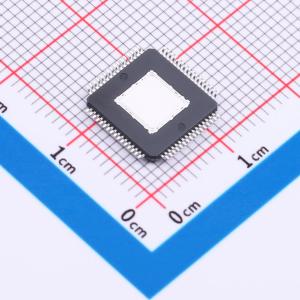

温馨提醒：图片仅供参考，商品以实物为准

STSPIN32F0601

600V三相无刷直流电机控制器

描述: 配备MCU的600V三相控制器
品牌名称: ST(意法半导体)
商品型号: STSPIN32F0601
商品编号: C5267675
商品封装: TQFP-64(10x10)
包装方式: 托盘
商品毛重: 14.04克(g)

商品参数

商品概述

STSPIN32F060x系统级封装是一款高度集成的解决方案，用于驱动三相应用，帮助设计人员减少PCB面积和总体物料清单。它嵌入了STM32F031x6x7，该芯片具有ARM 32位Cortex-M0 CPU和600V三半桥栅极驱动器，能够驱动N沟道功率MOSFET或IGBT。集成了具有高级smartSD功能的比较器，确保对过载和过流进行快速有效的保护。还集成了高压自举二极管，以及上下驱动部分的防交叉导通、死区时间和UVLO保护，防止功率开关在低效率或危险条件下工作。高低侧部分之间的匹配延迟保证无周期失真。集成的MCU允许执行FOC、6步无传感器和其他高级驱动算法，包括速度控制环。

商品特性

三相栅极驱动器：高压轨高达600V，dV/dt瞬态抗扰±50V/ns，栅极驱动电压范围9V至20V
驱动电流能力：STSPIN32F0601/Q：200/350mA源/灌电流；STSPIN32F0602/Q：1/0.85A源/灌电流
32位ARM Cortex-M0核心：时钟频率高达48MHz，带硬件奇偶校验的4KB SRAM，带写/读出保护选项字节的32KB Flash存储器
21个通用I/O端口（GPIO），6个通用定时器，12位ADC转换器（最多10通道），I2C、USART和SPI接口
所有通道匹配的传播延迟
集成自举二极管
用于快速过流保护的比较器
UVLO、互锁和死区时间功能
智能关断（smartSD）功能
低功耗待机模式
通过SWD的片上调试支持
扩展温度范围：-40至+125℃
封装：TQFP 10x10 64引脚间距0.5mm 爬电距离1.2mm；QFN 10x10 72引脚间距0.5mm 爬电距离1.8mm

应用领域

家用和工业冰箱压缩机
工业驱动器、泵、风扇
空调压缩机和风扇
有线电动工具、园艺工具
家用电器
工业自动化

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0
	CPU最大主频	48MHz
	CPU位数	32 Bit
	程序存储容量	32KB
	程序存储器类型	FLASH
	RAM容量	4KB

	属性	参数值
	EEPROM容量	-
	I/O数量	21
	ADC(位数)	12bit
	DAC(位数)	-
	振荡器类型	内置+外置
	工作电压	-
	工作温度	-40℃~+125℃
