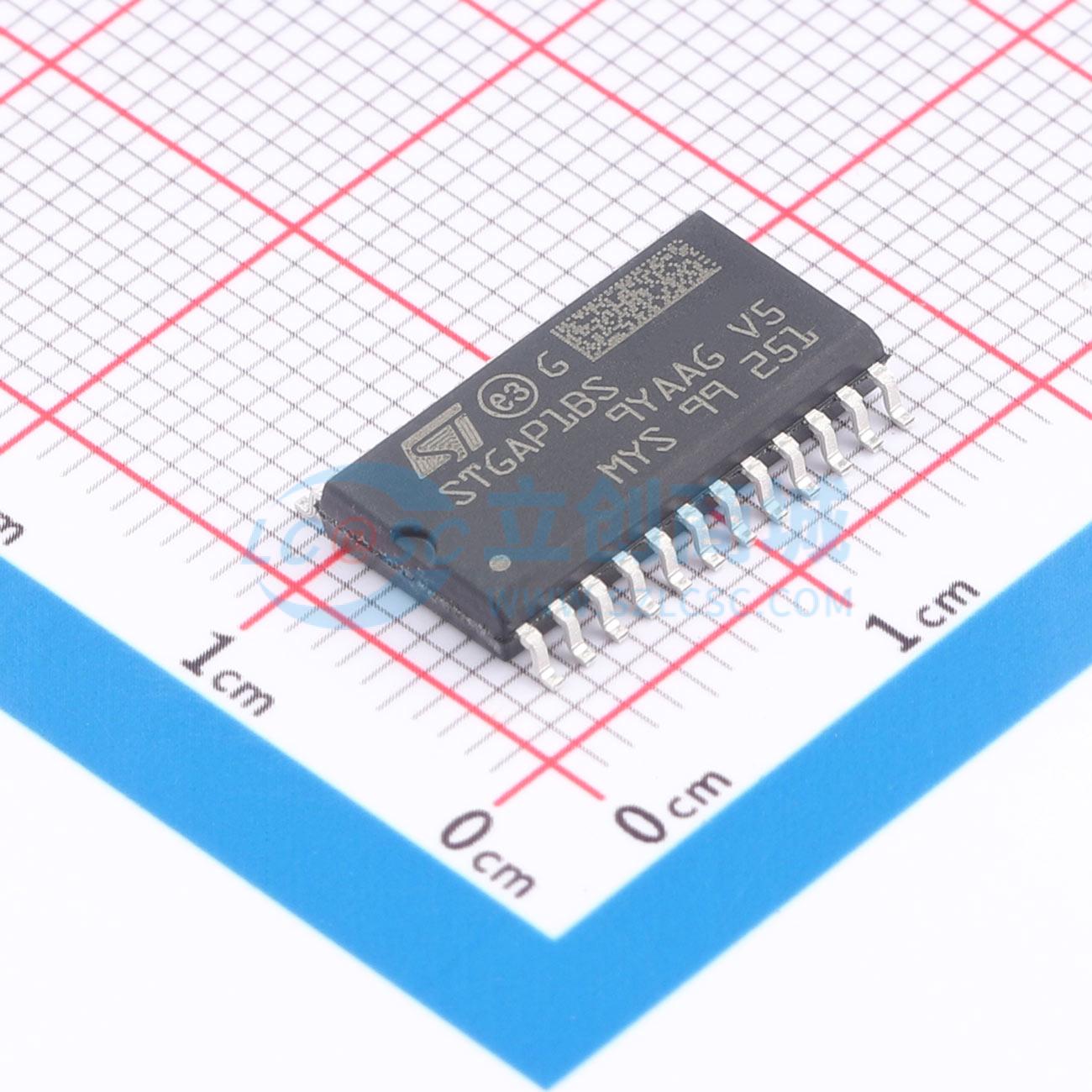

温馨提醒：图片仅供参考，商品以实物为准

STGAP1BSTR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 汽车电隔离单栅极驱动器
品牌名称: ST(意法半导体)
商品型号: STGAP1BSTR
商品编号: C5267708
商品封装: SO-24
包装方式: 编带
商品毛重: 0.658克(g)

商品参数

商品概述

STGAP1BS是一款用于N沟道MOSFET和IGBT的单通道电气隔离式栅极驱动器，具备先进的保护、配置和诊断功能。STGAP1BS的架构通过真正的电气隔离将通道与控制和低压接口电路隔离开来。该栅极驱动器的驱动能力为5 A，使其也适用于高功率逆变器应用，如混合动力和电动汽车的电机驱动器以及工业驱动器。输出驱动器部分提供轨到轨输出，还可使用负栅极驱动电源。输入到输出的传播延迟保持在100 ns以下，可实现高精度PWM控制。保护功能包括米勒钳位、去饱和检测、用于过流检测的专用检测引脚、输出两级关断、VCE过压保护、欠压锁定（UVLO）和过压锁定（OVLO），便于设计高可靠性系统。该器件包含漏极开路诊断输出，可通过SPI监测详细的器件状态。每个功能参数都可通过SPI进行编程，使该器件非常灵活，适用于广泛的应用场景。独立的灌电流和拉电流输出提供了高度的灵活性，并减少了外部元件的物料清单。

商品特性

符合AEC - Q100标准
高压轨最高可达1500 V
驱动器电流能力：25 ℃时灌电流/拉电流为5 A
全温度范围内dV/dt瞬态抗扰度为±50 V/ms
整体输入/输出传播延迟：100 ns
独立的灌电流和拉电流输出，便于进行栅极驱动配置
负栅极驱动能力
有源米勒钳位
去饱和检测
SENSE输入VCE有源钳位
输出两级关断
诊断状态输出
欠压锁定（UVLO）和过压锁定（OVLO）功能
可编程输入消抖滤波器
异步停止命令
可编程死区时间，具备违规错误检测
用于参数编程的SPI接口
温度警告和关断保护
保护功能的自诊断程序
全面有效的故障保护

应用领域

600/1200 V逆变器
电动汽车/混合动力汽车逆变器
电动汽车充电站
工业驱动器
不间断电源（UPS）设备
DC/DC转换器
太阳能逆变器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	1500
	负载类型	IGBT；MOSFET
	通道数	1
	输入侧工作电压	4.5V~5.5V
	拉电流(IOH)	7A

	属性	参数值
	灌电流(IOL)	6A
	上升时间(tr)	25ns
	传播延迟 tpLH	130ns
	传播延迟 tpHL	130ns
	静态电流(Iq)	9.5mA
	驱动侧工作电压	4.5V~36V
