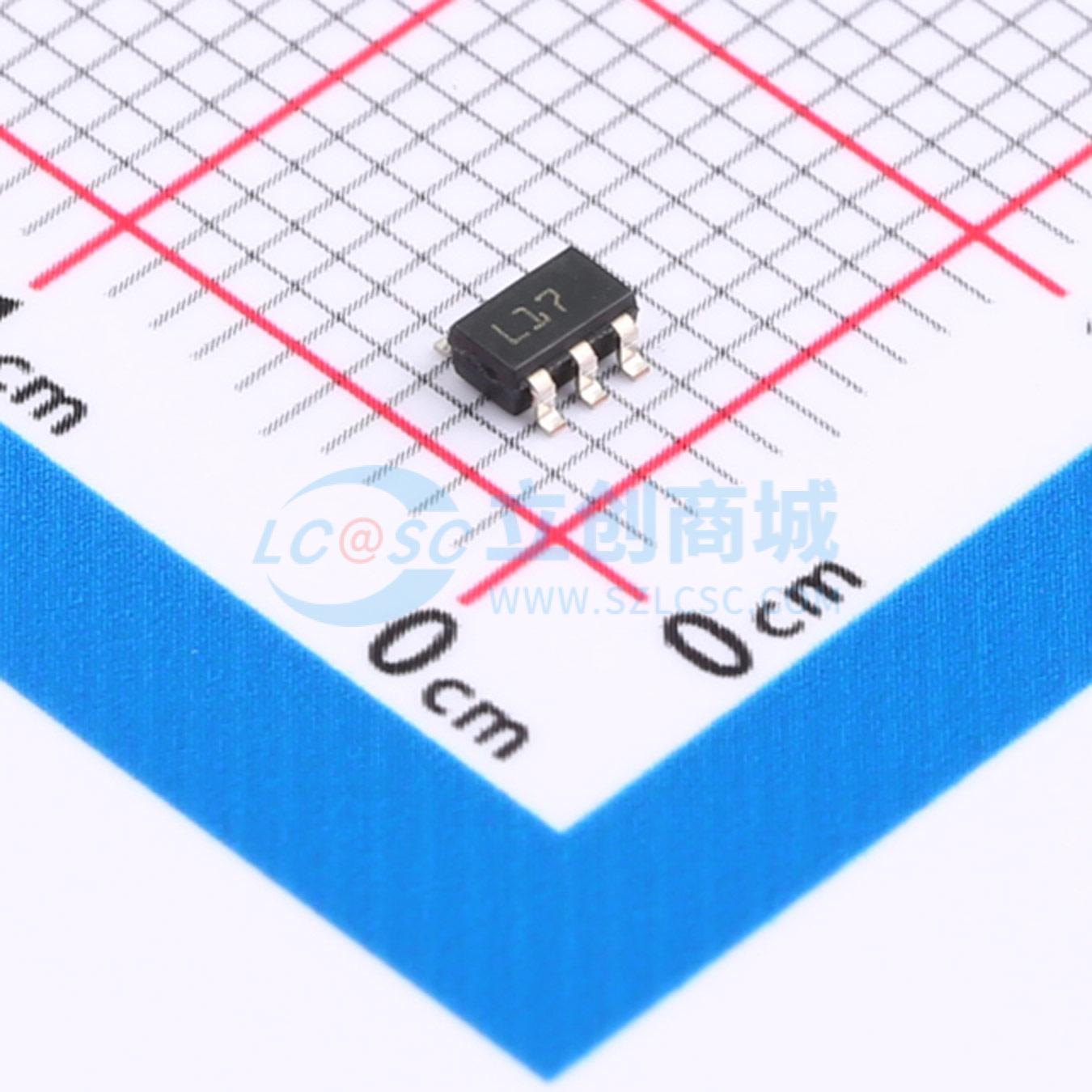

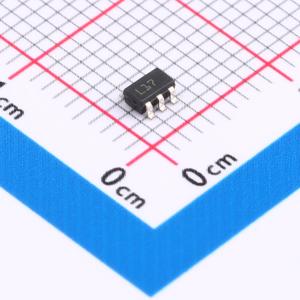

温馨提醒：图片仅供参考，商品以实物为准
TL431IL5T
2.5V~36V 并联
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 可调微功耗分流器电压参考
- 品牌名称
- ST(意法半导体)
- 商品型号
- TL431IL5T
- 商品编号
- C5267726
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.064367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.5V~36V | |
| 输出电压 | 2.495V~36V | |
| 输出电流 | 100mA |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±2% | |
| 电压基准类型 | 并联 | |
| 最小阴极电流调节 | 500uA | |
| 工作温度 | -40℃~+105℃@(Ta) |
商品概述
TL431和TL432是可调并联电压基准源，在 -40℃ 至 +125℃ 的整个工作温度范围内具有保证的温度稳定性。汽车级版本的器件温度范围扩展至 -40℃ 至 +125℃。通过两个外部电阻，输出电压可设置在 2.5 V 至 36 V 之间的任意值。
商品特性
- 输出电压可调
- 电流能力达 100 mA
- 典型动态阻抗为 0.22 Ω
- 电压精度达 0.5%（仅适用于部分版本）
- 在 -40℃ 至 +125℃ 范围内保证温度稳定性
应用领域
- 汽车领域
