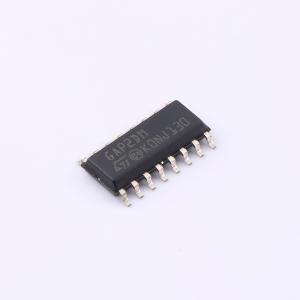

温馨提醒：图片仅供参考，商品以实物为准
STGAP2DM
STGAP2DM
- 描述
- 电流隔离4 A半桥双通道栅极驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGAP2DM
- 商品编号
- C5267663
- 商品封装
- SO-16
- 包装方式
- 管装
- 商品毛重
- 0.306克(g)
商品参数
参数完善中
商品概述
STGAP2D是一款半桥栅极驱动器，可将栅极驱动通道与低压控制和接口电路隔离开来。 该栅极驱动器具有4 A驱动能力和轨到轨输出的特点，使其也适用于高功率逆变器应用，如工业应用中的电机驱动器。 该器件集成了保护功能：设有专用的SD和BRAKE引脚，具备欠压锁定（UVLO）和热关断功能，便于设计高可靠性系统，并且互锁功能可防止输出同时为高电平。 输入到输出的传播延迟在75 ns以内，可实现高精度PWM控制。 具备待机模式，可降低空闲功耗。
商品特性
- 1700 V双通道栅极驱动器
- 驱动电流能力：25 ℃时灌/拉电流为4 A
- dV/dt瞬态抗扰度：±100 V/ns
- 总输入 - 输出传播延迟：75 ns
- 欠压锁定（UVLO）功能
- 可配置互锁功能
- 专用SD和BRAKE引脚
- 栅极驱动电压高达26 V
- 带迟滞的3.3 V、5 V TTL/CMOS输入
- 温度关断保护
- 待机功能
- 通过UL 1577认证
应用领域
- 工业驱动、工厂自动化、家用电器和风扇的电机驱动器
- 600/1200 V逆变器
- 电池充电器
- 感应加热
- 焊接
- 不间断电源（UPS）
- 电源装置
- DC-DC转换器
- 功率因数校正
