商品详情
产品特点 FEATURES

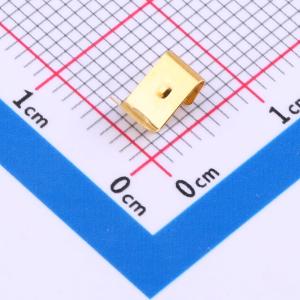

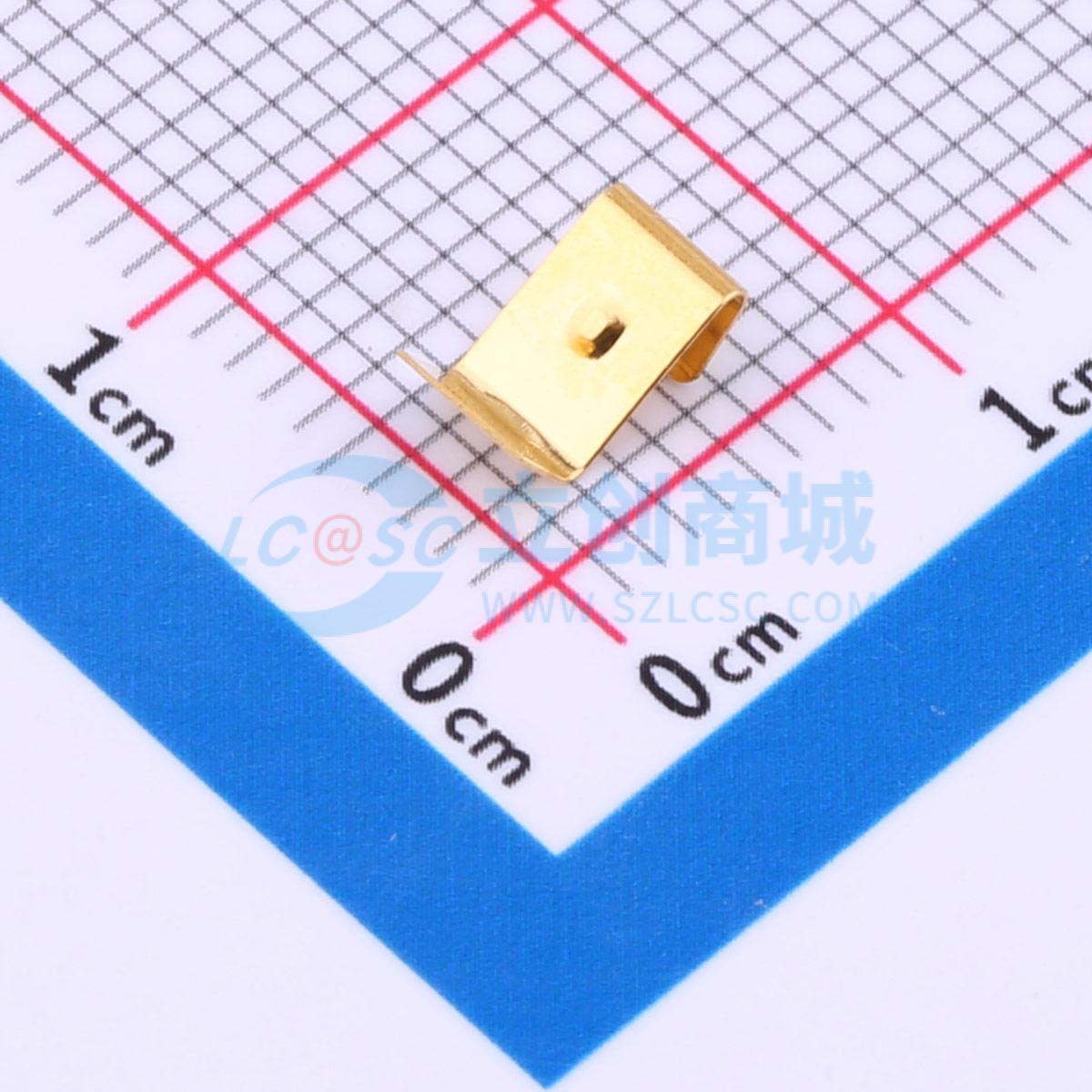

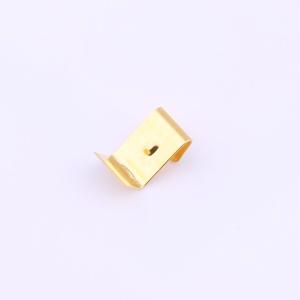

品牌为Keystone Electronics，型号122，产品为正极电池触点（POSITIVE BATTERY CONTACT）
1
材质：采用0.006英寸（约0.15mm）厚的不锈钢制造，表面镀金处理，兼具良好导电性与耐腐蚀性
2
结构设计：带有压花（EMBOSS）设计和焊接尾（SOLDER TAIL），焊接尾宽度为0.138英寸（约3.50mm），接触表面高度为0.098英寸（约2.49mm），压花部分尺寸精度±0.010英寸（±0.25mm）
3
适配性：可与PN118（适配12mm、16mm直径电池）或PN112（适配20mm、23mm、24mm、30mm直径电池）配合使用，不同电池直径对应不同的L尺寸（如12mm电池配PN118时L为0.213英寸，约5.4mm）
4
精度控制：角度公差为±0.005英寸（±0.13mm），尺寸标注精确，确保安装与配合的准确性
使用场景 APPLICATIONS
适用于小型电子设备（如手表、计算器、遥控器、便携传感器、医疗设备、消费电子、工业控制设备等）的电池座组装，作为正极电池接触点，保证电池与电路的稳定连接
1
与配套部件配合：需与PN118（适配12mm、16mm直径电池）或PN112（适配20mm、23mm、24mm、30mm直径电池）配合使用，应用于需要可靠电池接触结构的产品设计与生产中，如各类采用硬币电池供电的设备的内部组件安装
注意事项 PRECAUTIONS
安装时需确保硬币电池中心对准负极触点，避免接触不良
1
焊接操作：焊接时需注意焊接尾的尺寸（宽度0.138英寸，约3.50mm）和位置，保证焊接牢固，避免虚焊、漏焊影响导电性
2
电池适配：根据电池直径选择对应的L尺寸（如12mm电池与PN118配合时L为0.213英寸，约5.4mm；20mm电池与PN112配合时L为0.370英寸，约9.4mm），确保安装布局符合图纸要求
3
表面保护：材质为不锈钢且表面镀金，避免硬物划伤镀金层，防止导电性下降或腐蚀
4
精度要求：安装与加工时需严格控制尺寸公差，角度公差需在±0.005英寸（±0.13mm）范围内（除非另有说明），确保与配套部件（PN118/PN112）的配合精度
122
价格：￥1.54
购买数量
个
(1000个/袋，最小起订量1个，递增量：1)
