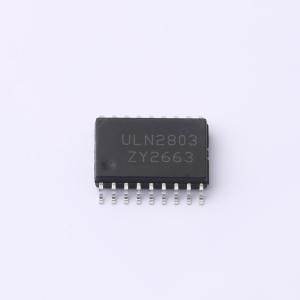

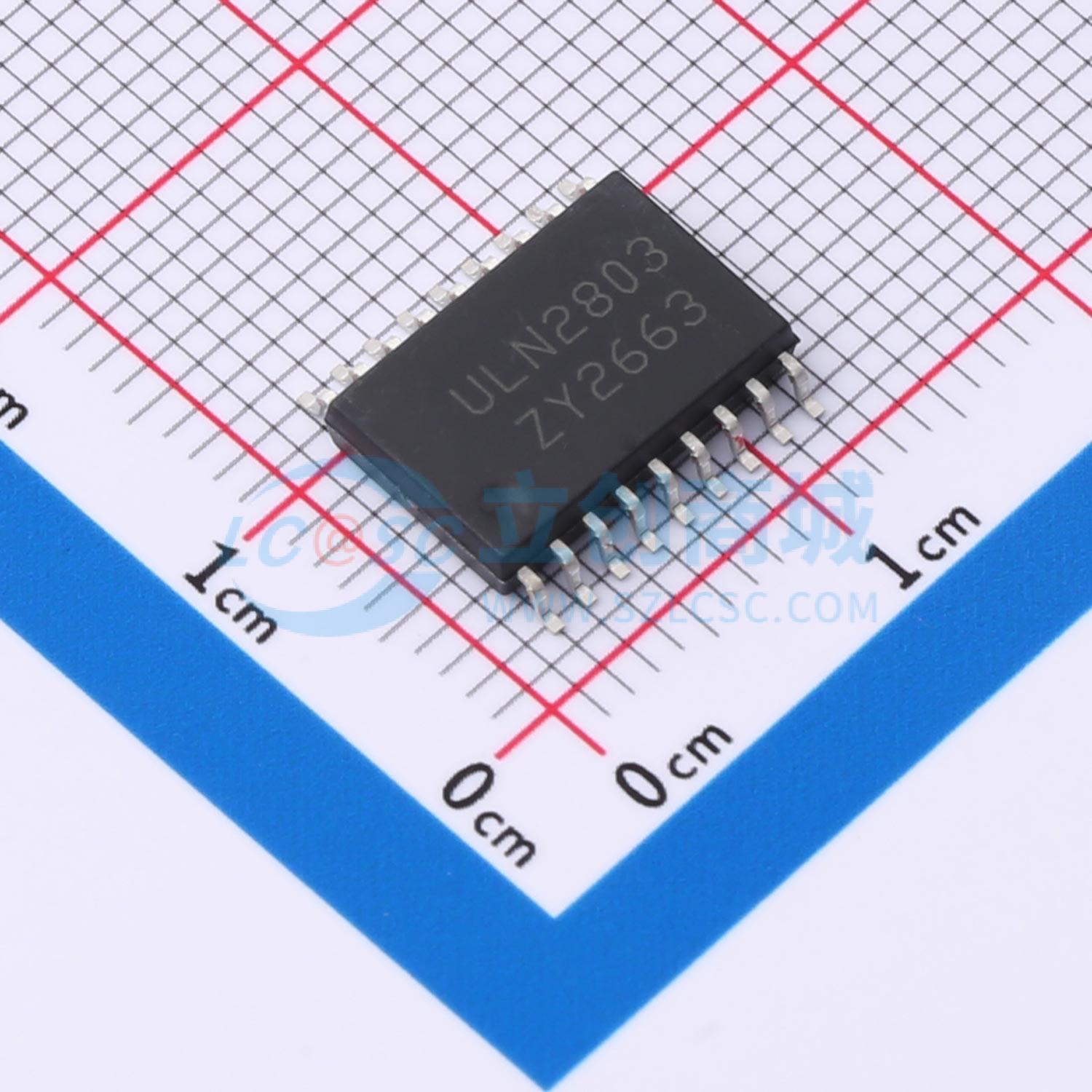

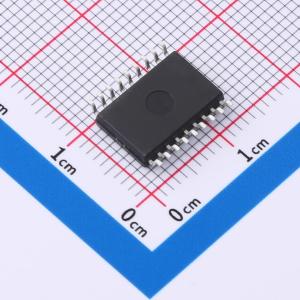

ULN2803
高耐压大电流达林顿管阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单片集成高耐压、大电流达林顿管阵列，电路内部包含八个独立的达林顿管驱动单路。电路内部设计有钳位二极管，VIN(ON)输入电压IOUT =300mA@1.9V-3.0V,低电平有效输入电压IOUT =100mA, IIN =250μA@0.85V-1.1V
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ULN2803
- 商品编号
- C5252904
- 商品封装
- SOP-18
- 包装方式
- 编带
- 商品毛重
- 0.703克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集射极击穿电压(Vceo) | - | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 集电极漏电流(Icex) | 50uA | |
| 输入电流(on) | 0.71mA | |
| 输入电流(off) | 63uA | |
| 反向电流(Ir) | 50uA |
商品概述
ULN2803 是单片集成高耐压、大电流达林顿管阵列，电路内部包含八个独立的达林顿管驱动单路。电路内部设计有钳位二极管，可用于驱动继电器、步进电机等电感性负载，将达林顿管并联可实现更高的输出电流能力。该电路可广泛应用于继电器驱动、照明驱动、显示屏驱动(LED)、步进电机驱动和逻辑缓冲器。ULN2803 的每一路达林顿管串联一个2.7K 的基极电阻，在5V 的工作电压下可直接与TTL/CMOS 电路连接，可直接处理标准逻辑缓冲器所处理的数据。
商品特性
- 宽输入耐压： 0~30V , Ta=25°C 输出关态耐压：50V Ta=25°C
- 输出最大电流：500MA, Ta=25°C 输入兼容TTL/CMOS 逻辑信号
应用领域
- 继电器驱动
- 照明驱动
- 显示屏驱动(LED)
- 步进电机驱动
- 逻辑缓冲器
