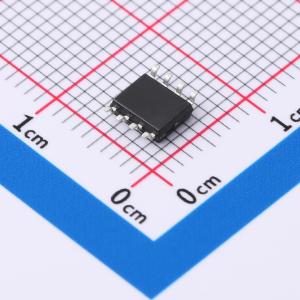

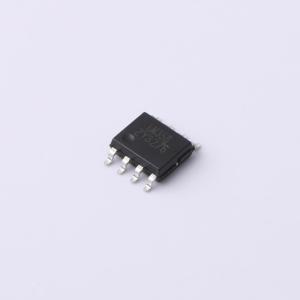

LM358
增益带宽(GBP):1.2MHz VIO:5mV LM358
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双路低功耗的差分式运算放大器,具有单、双电源供电的特点,具有较高的开环增益、输入失调电流：10-50na
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- LM358
- 商品编号
- C5252902
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.185克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 24mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 3V~36V | |
| 双电源(Vee~Vcc) | -18V~18V |
商品概述
LM358 是一款双路低功耗的差分式运算放大器，可以单电源或双电源供电。具有较高的开环增益、内部补偿、高共模范围和良好的温度稳定性，以及具有输出短路保护的特点。广泛应用于传感器的放大电路、直流放大模块、音频放大电路和传统的运算放大电路中。
商品特性
- 内部频率补偿
- 短路保护
- 低功耗：典型值 0.5mA @Vcc = 5V
- 封装形式：DIP - 8、SOP - 8
- 单电源电压范围：3V ~ 36V
- 双电源电压范围：±18V
- 单位增益带宽:可达 1.2MHZ
应用领域
- 传感器信号放大器
- 直流增益
- 音频放大器
