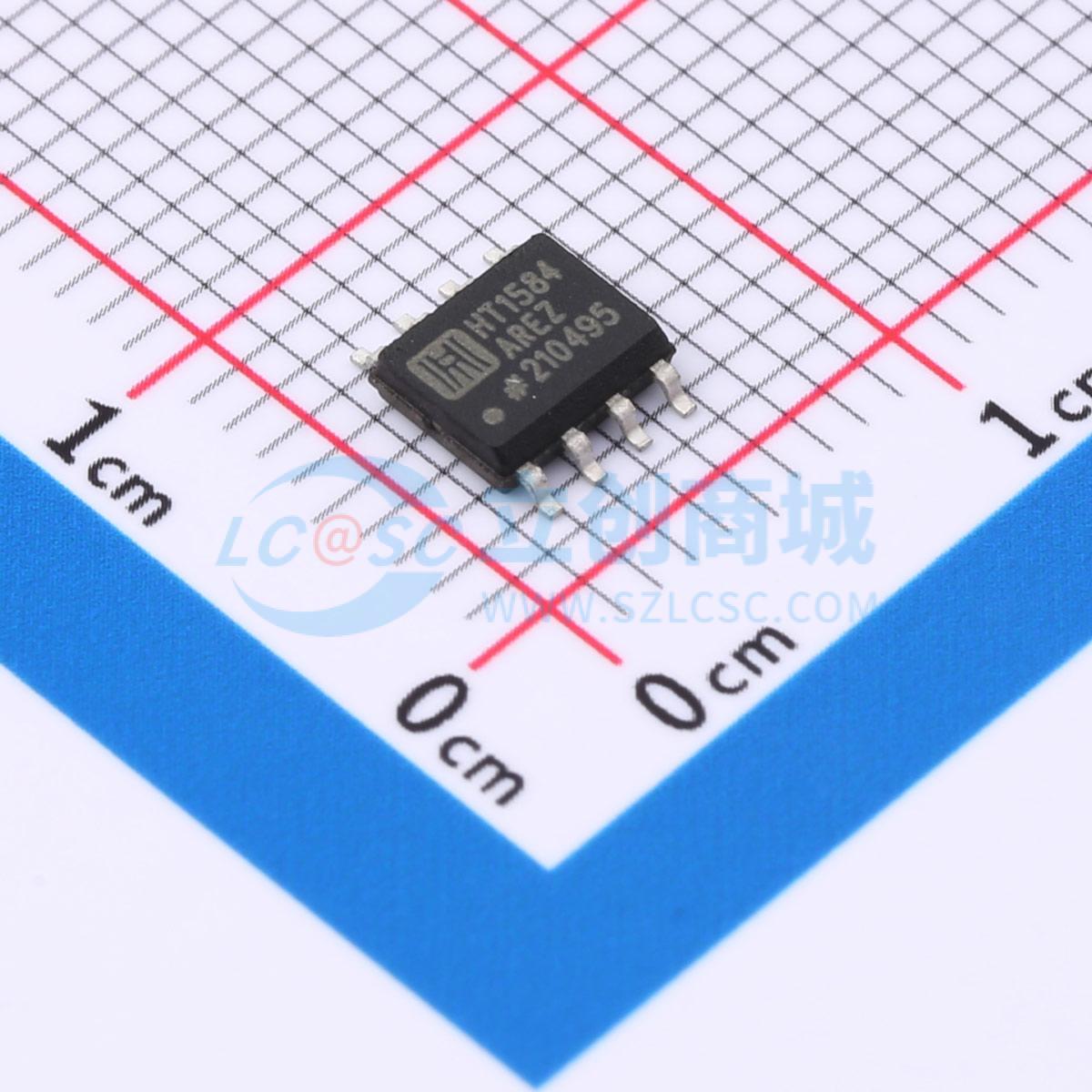

温馨提醒：图片仅供参考，商品以实物为准

HT1584AREZ

3A, 1.5MHz 降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HT1584A是一款高频降压开关稳压器,具有宽输入电压范围（4.5V至28V）和可编程开关频率（100kHz至1.5MHz）。该器件采用内部环路响应和易于补偿的设计,适用于汽车和工业系统中的高压电源转换。
品牌名称: HTCSEMI(海天芯)
商品型号: HT1584AREZ
商品编号: C5241935
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.236克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

HT1584是一款高频降压开关稳压器，集成了内部高端高压功率MOSFET。它采用电流模式控制，可提供3A输出，具有快速的环路响应和易于补偿的特性。4.5V至28V的宽输入范围适用于各种降压应用，包括汽车输入环境中的应用。100μA的工作静态电流使其可用于电池供电的应用。通过在轻载条件下降低开关频率以减少开关和栅极驱动损耗，可在宽负载范围内实现高功率转换效率。频率折返功能有助于防止启动期间电感电流失控，热关断功能可确保可靠、容错的运行。HT1584以1.5MHz的频率进行开关，能够避免诸如AM收音机和ADSL应用中出现的EMI（电磁干扰）噪声问题。

商品特性

4.5V至28V宽工作输入范围
100kHz至1.5MHz可编程开关频率
轻载高效脉冲跳跃模式
陶瓷电容稳定
内部软启动
无需电流检测电阻的内部设定电流限制
采用SOIC8E封装

应用领域

高压功率转换
汽车系统
工业电源系统
分布式电源系统
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~28V
	输出电压	800mV~25V
	输出电流	3A
	开关频率	1.5MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
