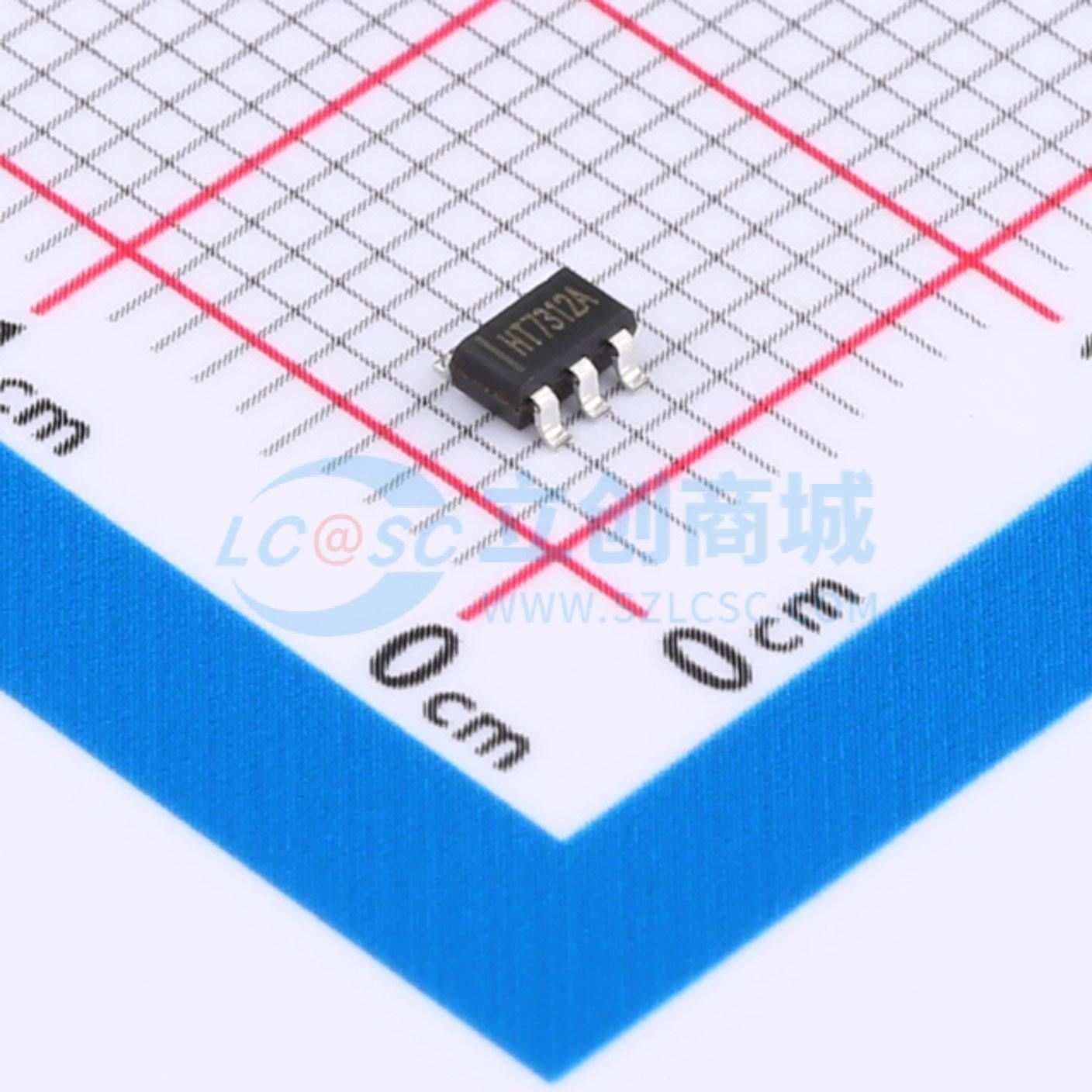

温馨提醒：图片仅供参考，商品以实物为准

HT7312ARTZ

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 管子低功耗轨至轨输出12位串行输入 DAC
品牌名称: HTCSEMI(海天芯)
商品型号: HT7312ARTZ
商品编号: C5241951
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.084克(g)

商品参数

商品概述

HT7312A是一款低功耗、单通道、12位缓冲电压输出数模转换器（DAC）。其片上精密输出放大器可实现轨到轨输出摆幅。HT7312A采用通用三线串行接口，时钟速率最高可达30MHz，兼容标准SPI、QSPI、Microwire和DSP接口。HT7312A的参考电压源自电源，可实现尽可能宽的动态输出范围。HT7312A集成了上电复位电路，确保DAC输出在上电时为0V，并保持该状态直至设备进行有效写入操作。HT7312A具备掉电功能，可通过串行接口访问，在5V电压下可将设备电流消耗降至50nA。该器件在正常工作时功耗较低，非常适合便携式电池供电设备。在5V电压下，功耗为0.7mW，掉电模式下可降至1μW。

商品特性

微功耗运行：5V电压下为135µA
掉电模式：5V电压下为200nA，3V电压下为50nA
电源电压：+2.7V至+5.5V
设计保证单调特性
上电复位至0V
三种掉电功能
带施密特触发输入的低功耗串行接口
片上输出缓冲放大器，轨到轨运行
同步中断功能

应用领域

便携式电池供电仪器
数字增益和失调调整
可编程电压和电流源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	1
	接口类型	QSPI；SPI
	工作电压	2.7V~5.5V
	稳定时间	8us

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	1LSB
	工作温度	-40℃~+105℃
	上电复位	内置
	基准电压源	内置
	静态电流	135uA
