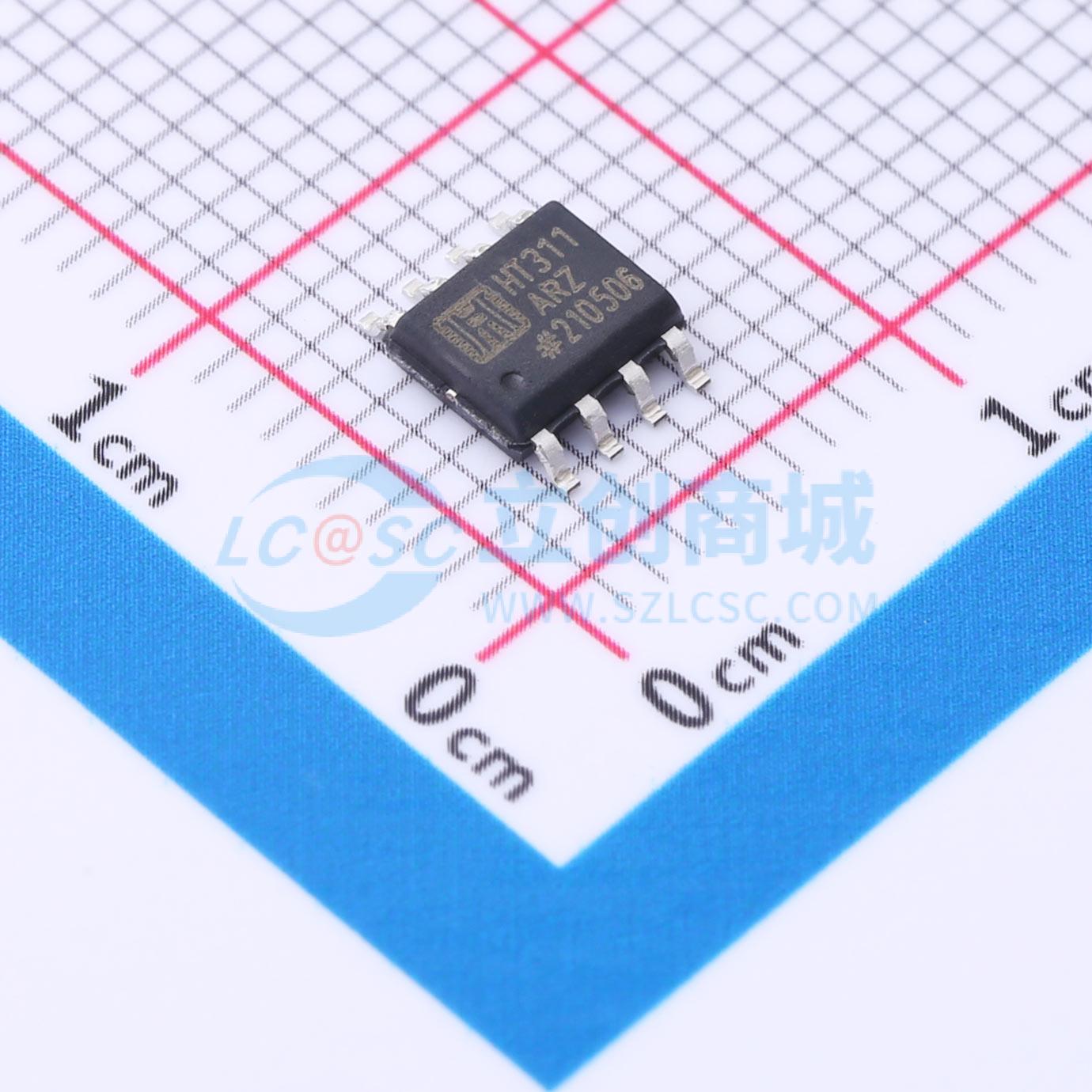

温馨提醒：图片仅供参考，商品以实物为准

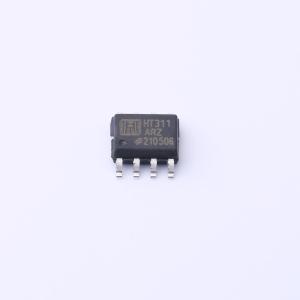

HT311ARZ

高性能电压比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HT111、HT211 和 HT311 是电压比较器，其输入电流比 LM106 或 LM710 等器件低近千倍。它们还设计为能在更宽的电源电压范围内工作：从标准的 ±15V 运算放大器电源到用于 IC 逻辑的单 5V 电源。其输出与 RTL、DTL 和 TTL 以及 MOS 电路兼容
品牌名称: HTCSEMI(海天芯)
商品型号: HT311ARZ
商品编号: C5241955
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

HT111、HT211和HT311是电压比较器，其输入电流比LM106或LM710等器件低近千倍。它们还设计为能在更宽的电源电压范围内工作：从标准的±15V运算放大器电源到用于IC逻辑的单5V电源。其输出与RTL、DTL和TTL以及MOS电路兼容。此外，它们可以驱动灯或继电器，在高达50 mA的电流下切换高达50V的电压。HT111、HT211或HT311的输入和输出都可以与系统地隔离，输出可以驱动以地、正电源或负电源为参考的负载。提供失调平衡和选通功能，输出可以进行线或连接。尽管比LM106和LM710慢（响应时间为200 ns，而后者为40 ns）。

商品特性

采用单5V电源供电
输入电流：全温度范围内最大150 nA
失调电流：全温度范围内最大20 nA
差分输入电压范围：±30V
功耗：±15V时为135 mW

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	7.5mV
	输入偏置电流(Ib)	250nA
	传播延迟(tpd)	300ns
	共模抑制比(CMRR)	-
	输出类型	-

	属性	参数值
	输出模式	DTL；TTL；CMOS
	静态电流(Iq)	7.5mA
	工作温度	-45℃~+85℃
	最大电源宽度(Vdd-Vss)	36V
	双电源(Vee ~ Vcc)	±15V
	输入失调电流(Ios)	50nA
