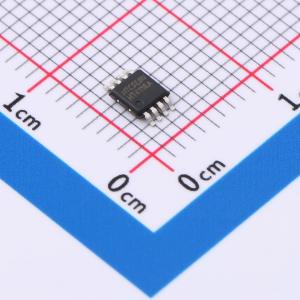

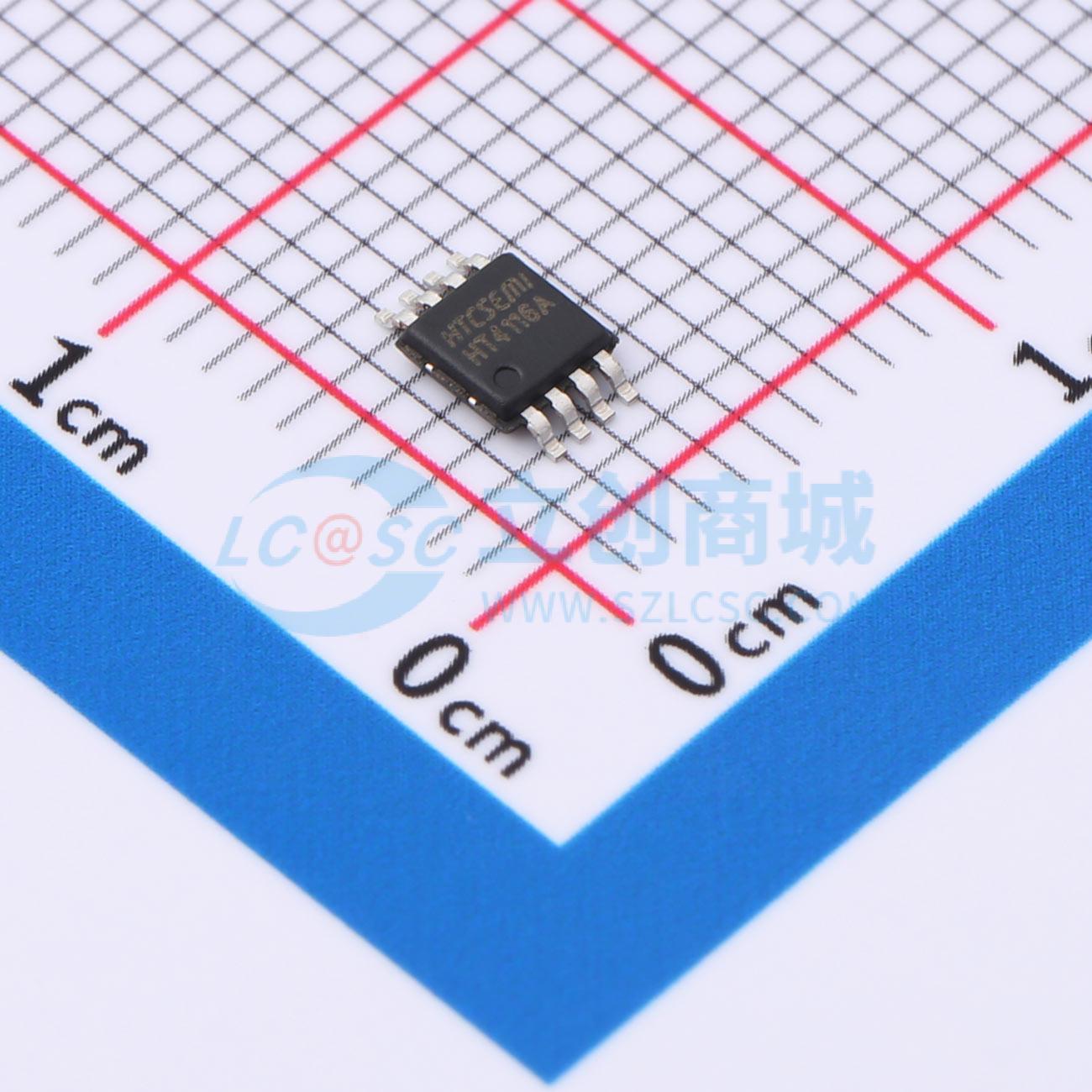

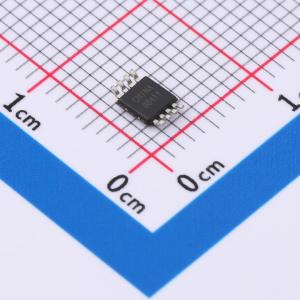

HT4116ARMZ

HT4116A是一款低功耗串行实时时钟（RTC），带有56字节的非易失性随机存取存储器（NVRAM）。内置32.768 kHz振荡器（由外部晶体控制），RAM的前8个字节用于时钟/日历功能，并采用二进制编码十进制（BCD）格式配置。地址和数据通过两线双向总线进行串行传输。每次写入或读取数据字节后，内置地址寄存器会自动递增。HT4116A时钟内置电源检测电路，可检测电源故障，并在电源故障时自动切换到电池供电。维持RAM和时钟运行所需的能量可由小型锂纽扣电池提供。使用50 mA/h、3 V的锂电池时，典型数据保留时间超过5年。HT4116A采用8引脚塑料小外形封装或28引脚EDIP8封装。

• 秒、分、时、星期、日、月、年和世纪计数器
• 32 kHz晶体振荡器集成负载电容（12.5 pF），提供出色的振荡器稳定性和高晶体串联电阻操作
• 串行接口支持I²C总线（100 kHz协议）
• 超低电池供电电流0.8 μA（3 V时典型值）
• 2.0至5.5 V时钟工作电压
• 自动切换和取消选择电路
• 56字节通用RAM
• 软件时钟校准，以补偿因温度导致的晶体偏差
• 自动闰年补偿
• 工作温度范围为–40至85 ℃
• 封装包括28引脚SOIC和EDIP8顶部封装（需单独订购；仅适用于3.3 V至5.0 V电源电压）
• 符合RoHS标准 – 无铅二级互连
