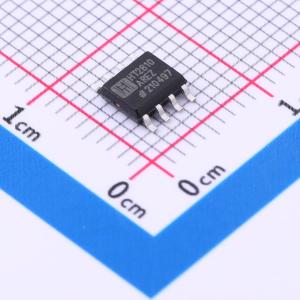

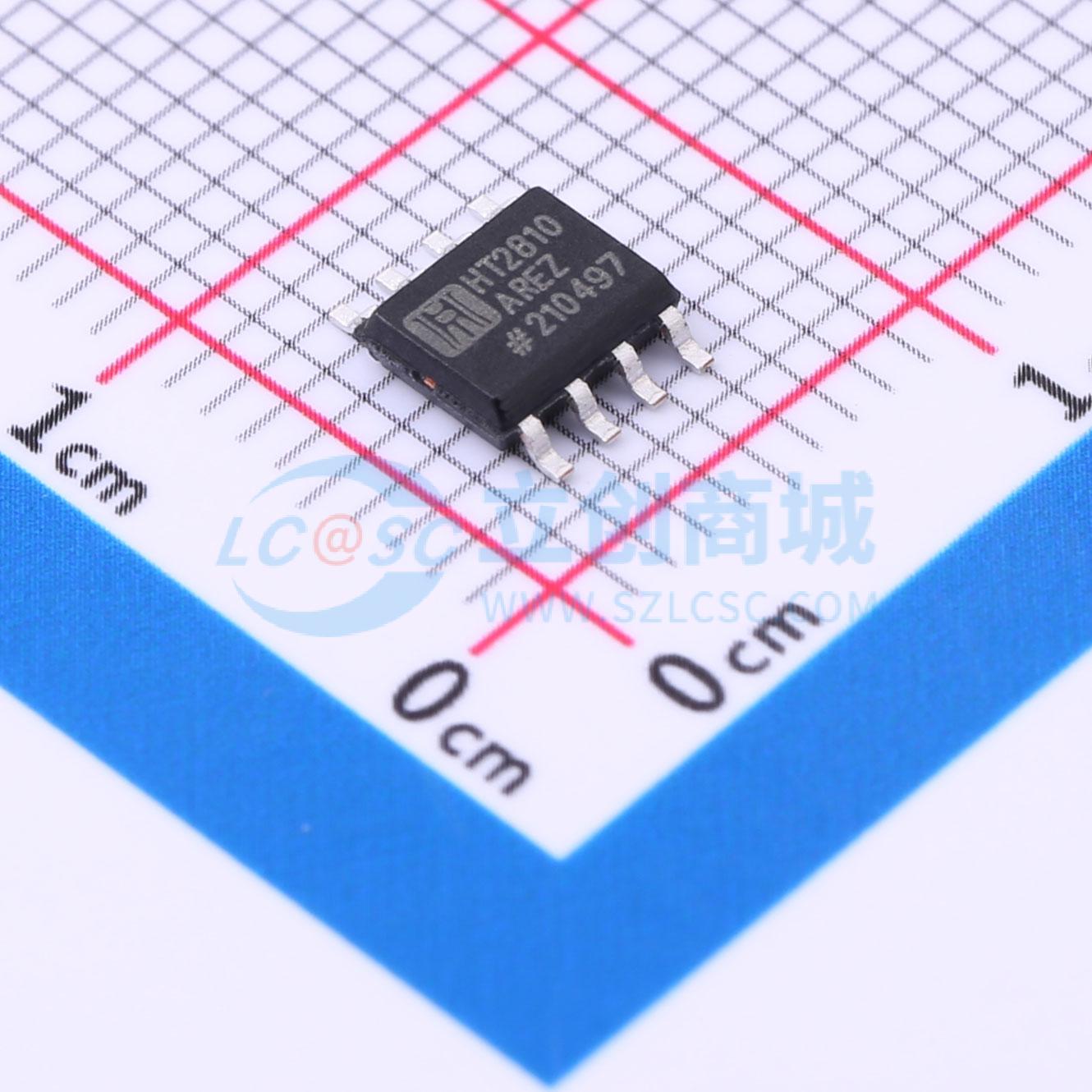

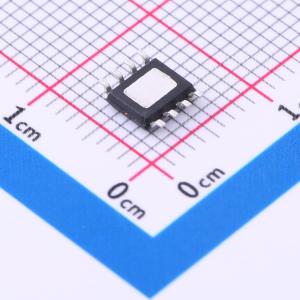

HT2810AREZ
高耐压1A线性锂电池充电管理芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高输入电压单芯电池线性充电器
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT2810AREZ
- 商品编号
- C5241936
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~9V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 40uA |
商品概述
HT2810A 是一款集成锂电池充电管理、电池充电状态指示的线性锂电池充电管理芯片，为单节锂电池提供完整的电源解决方案。HT2810A 具有短路（SC）、涓流（TC）、恒流（CC）和恒压（CV）四种充电过程：短路充电（SC）可对 0V 的电池充电；涓流充电(TC)可预充电恢复完全放电的电池；恒流充电（CC）可快速的对电池充满；恒压充电（CV）可确保安全的充满电池。HT2810A 充电截止电压默认为 4.2V，充电电流可通过外部电阻进行设置，最大充电电流 1A。当充电电流降至设定值的 1/10 时，HT2810A 将自动结束充电过程，持续检测电池电压，下降到一定阈值时自动再充电。当输入电压（USB 源或 AC 适配器）拿掉后，自动进入低功耗模式，电池端漏电在 1uA 以下。HT2810A 集成充电和充满提示，以及电池未连接指示。
商品特性
- 内置支持高压输入电流可调节的线性充电器
- 最大输入 24V 电压，可承受高达 30V 的浪涌电压
- 恒流下最大充电电流可达 1A，支持外部电阻实时配置充电电流
- 兼容 5VUSB 功率源和 AC 适配器，并提供热插拔保护
- 支持 4.2V/4.25V/4.3V/4.35V 锂电池类型（4.25V/4.3V/4.35V 需定制）
- 预设 4.2±1% 充电浮充电压
- 根据电池温度和输入电压智能调节充电电流
- 具有电池防倒灌功能，电池端漏电 1uA 以下
- 完善的充电状态指示以及电池未连接等异常指示
- 完善的保护：输入过压，输入欠压，充电电流热调节，芯片热保护，恒流充电软启动
- 结温范围为 -40°C 至 +85°C
- 所有端口都具备 ±2000V(HBM)ESD 保护
- 采用散热增强的 ESOP, DFN33 和 DFN22 封装
应用领域
- 移动多媒体设备
- MP3、MP4
- 带有锂电池供电和 USB 输入的便携式设备
