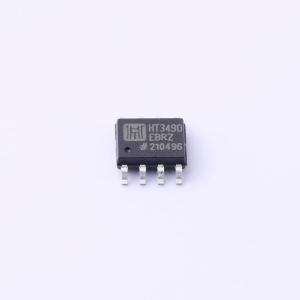

HT3490EBRZ
3.3V供电 14Mbps 收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3.3V低功耗全双工RS422收发器具有14Mbps的数据速率
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT3490EBRZ
- 商品编号
- C5241937
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 32 | |
| 静电保护 | ±2kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1mA | |
| 通讯模式 | 全双工 |
商品概述
HT3490和HT3491器件是+3.3V低功耗全双工收发器，符合RS - 485和RS - 422串行协议规范。这些器件与SP490和SP491器件以及流行的行业标准引脚兼容。HT3490和HT3491采用BiCMOS工艺，可在不牺牲性能的情况下实现低功耗运行。在负载条件下，HT3490和HT3491符合RS - 485和RS - 422串行协议的电气规范，最高数据速率可达10Mbps。HT3491与HT3490基本相同，但增加了驱动器和接收器三态使能线。
商品特性
- 全双工RS - 485和RS - 422收发器
- 单+3.3V电源供电
- 可与+5.0V逻辑兼容
- 驱动器/接收器三态使能线（HT3491）
- -7V至+12V共模输入电压范围
- ±200mV接收器输入灵敏度
- 允许串行总线上最多连接32个收发器
- 与LTC490和SN75179兼容（HT3490）
- 与LTC491和SN75180兼容（HT3491）
