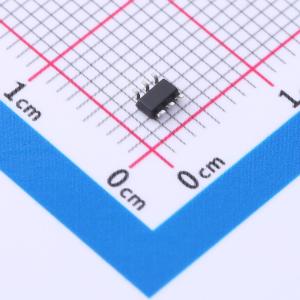

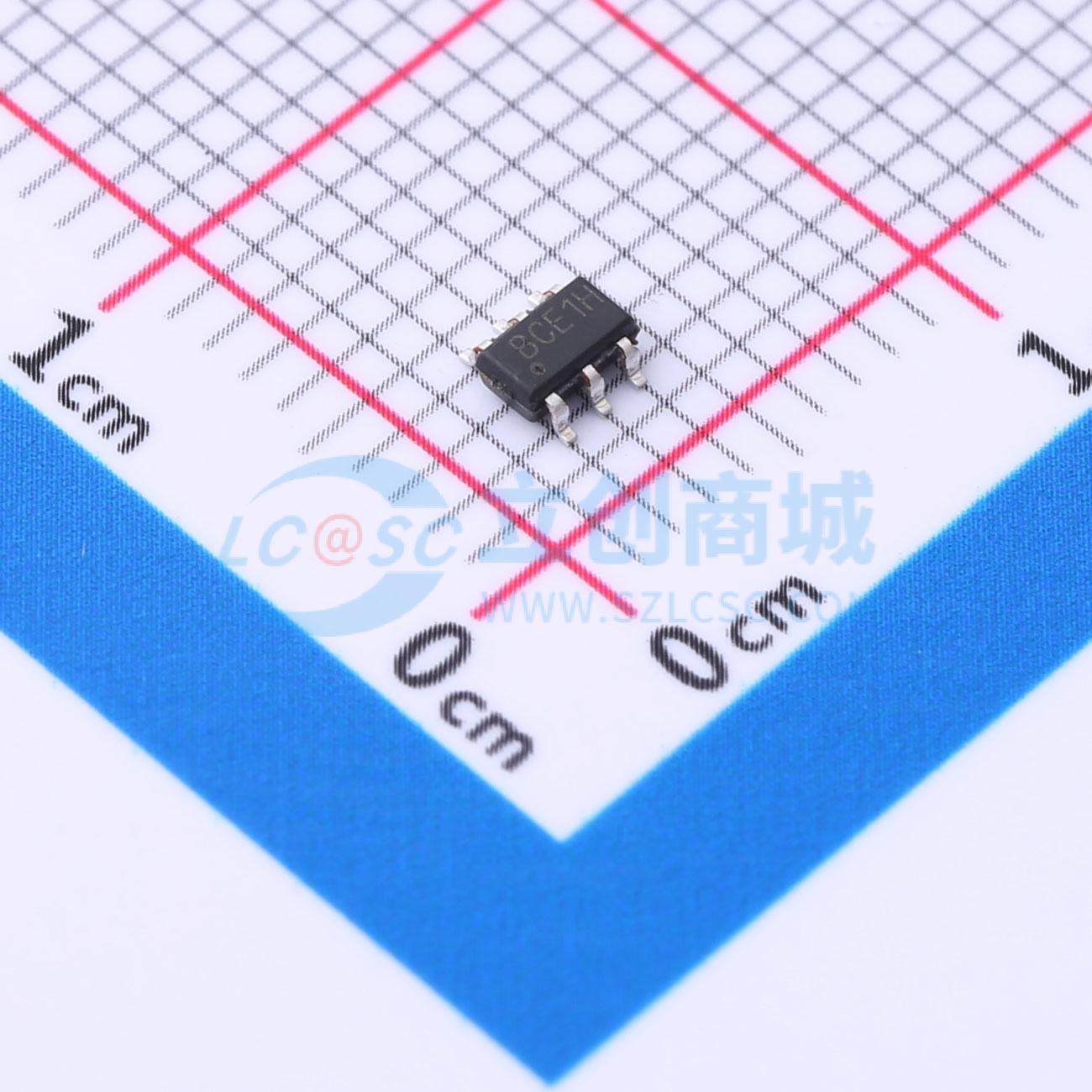

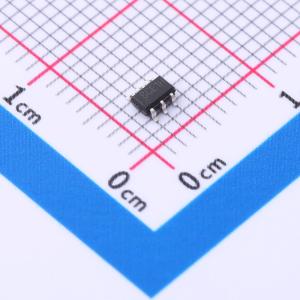

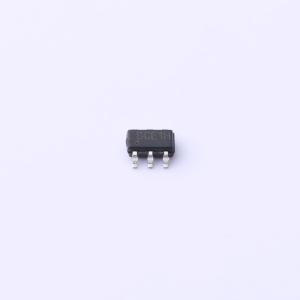

温馨提醒：图片仅供参考，商品以实物为准
HT1496ARTZ
高效率2A同步整流降压转换器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT1496A是一款完全集成的高效率2A同步整流降压转换器,具有PWM控制和PFM模式切换控制,可在宽负载范围内实现高效率。该器件需要最少数量的标准外部组件,采用6引脚SOT23-6封装。
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT1496ARTZ
- 商品编号
- C5241930
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~18V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
HT1496A是一款完全集成的高效2A同步整流降压转换器。HT1496A在较宽的输出电流负载范围内均能高效运行。该器件提供两种工作模式，即PWM控制和PFM模式开关控制，可在更宽的负载范围内实现高效率。HT1496A所需的现成标准外部元件数量最少，采用符合6引脚SOT23 - 6封装。
商品特性
- 高效率：高达98%
- 600KHz频率运行
- 2A输出电流
- 无需肖特基二极管
- 4.0V至18V输入电压范围
- 0.6V参考斜率补偿电流模式控制，具有出色的线路和负载瞬态响应
- 集成内部补偿
- 使用低ESR陶瓷输出电容时稳定
- 具有打嗝模式的过流保护
- 热关断
- 浪涌电流限制和软启动
- 采用SOT23 - 6封装
- -40℃至+85℃温度范围
应用领域
- 分布式电源系统
- 数字机顶盒
- 平板电视和显示器
- 无线和DSL调制解调器
- 笔记本电脑
