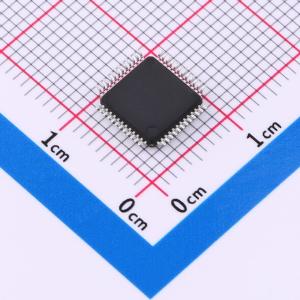

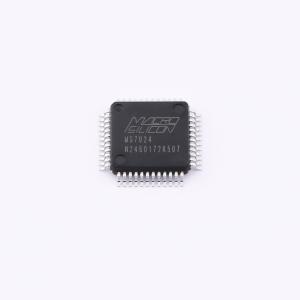

温馨提醒：图片仅供参考，商品以实物为准

MS7024

TV编码器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款针对手持、便携式视频应用（如数码静态相机和类似便携式嵌入式系统）的电视编码器设备。该设备能够对视频信号进行编码，并为NTSC和PAL标准生成同步信号。支持NTSC-M、NTSC-J、NTSC-433、PAL-B/D/G/H/I、PAL-M、PAL-N和PAL-60等电视输出格式。该设备可通过24/16/8位数字输入选择器，支持不同的输入数据格式，包括RGB和YUV。
品牌名称: Macrosilicon(宏晶微)
商品型号: MS7024
商品编号: C5236658
商品封装: TQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.17克(g)

商品参数

商品概述

MS7024是一款电视编码器芯片，适用于手持式与便携式视频应用，例如数码相机及类似的便携嵌入式系统。该芯片将视频信号编码并产生同步信号，符合NTSC与PAL标准。其电视输出制式支持NTSC-M、NTTC-J、NTSC-433、PAL-B/D/G/H/I、PAL-M、PAL-N以及PAL-60。芯片具备24/16/8位数字输入选择器，支持包括RGB与YUV在内的不同输入数据制式。

商品特性

支持24/16/8位的数据输入
支持不同的RGB与YCrCb输入数据制式
支持隔行或逐行模式下720×480、720×576分辨率
支持ITU-BT.601/656标准
亮度、对比度和饱和度可调节
可通过串行端口控制
三通道10位DAC转换
支持模拟AV/S-Video输出
支持NTSC-M、NTSC-J、NTSC-433、PAL-B/D/G/H/I、PAL-M、PAL-N和PAL-60
支持热插拔
标准I2C总线编程接口
LQFP-48(7mm×7mm)，塑封封装
不含铅，符合RoHS标准

应用领域

视频转换器/机顶盒
车载播放设备
手持式/便携式设备
视频矩阵

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	视频接口芯片
	类型	-
	数据接口	I2C
	数据速率	1.296Gbps

	属性	参数值
	工作电压	2.97V~3.63V
	工作温度	0℃~+70℃
	功能特性	热插拔保护
