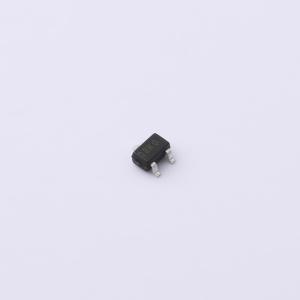

温馨提醒：图片仅供参考，商品以实物为准
BSS138BKW
1个N沟道 耐压:60V 电流:360mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 带ESD防护，N沟道，60V，0.3A，1.8Ω@10V；应用领域：开关电路、继电器、驱动器、高速信号线驱动、低边开关等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- BSS138BKW
- 商品编号
- C5224281
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 360mA | |
| 导通电阻(RDS(on)) | 1.5Ω@10V | |
| 耗散功率(Pd) | 236mW | |
| 阈值电压(Vgs(th)) | 1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 650pC@4.5V | |
| 输入电容(Ciss) | 25pF | |
| 反向传输电容(Crss) | 2.2pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 9.7pF |
商品概述
BSS138W-TP-ES是N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷下提供出色的导通态漏源电阻。该器件适用于DC-DC转换、电源开关和充电电路。标准产品BSS138W-TP-ES为无铅产品。
商品特性
- 60V，栅源电压为10V时，导通态漏源电阻 = 1.5Ω（典型值）
- 栅源电压为4.5V时，导通态漏源电阻 = 1.6Ω（典型值）
- 采用沟槽MOSFET技术
- 高密度单元设计，实现低导通态漏源电阻
- 材料：无卤素
- 可靠耐用
- 雪崩额定
- 低漏电流
应用领域
- PWM应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC转换
