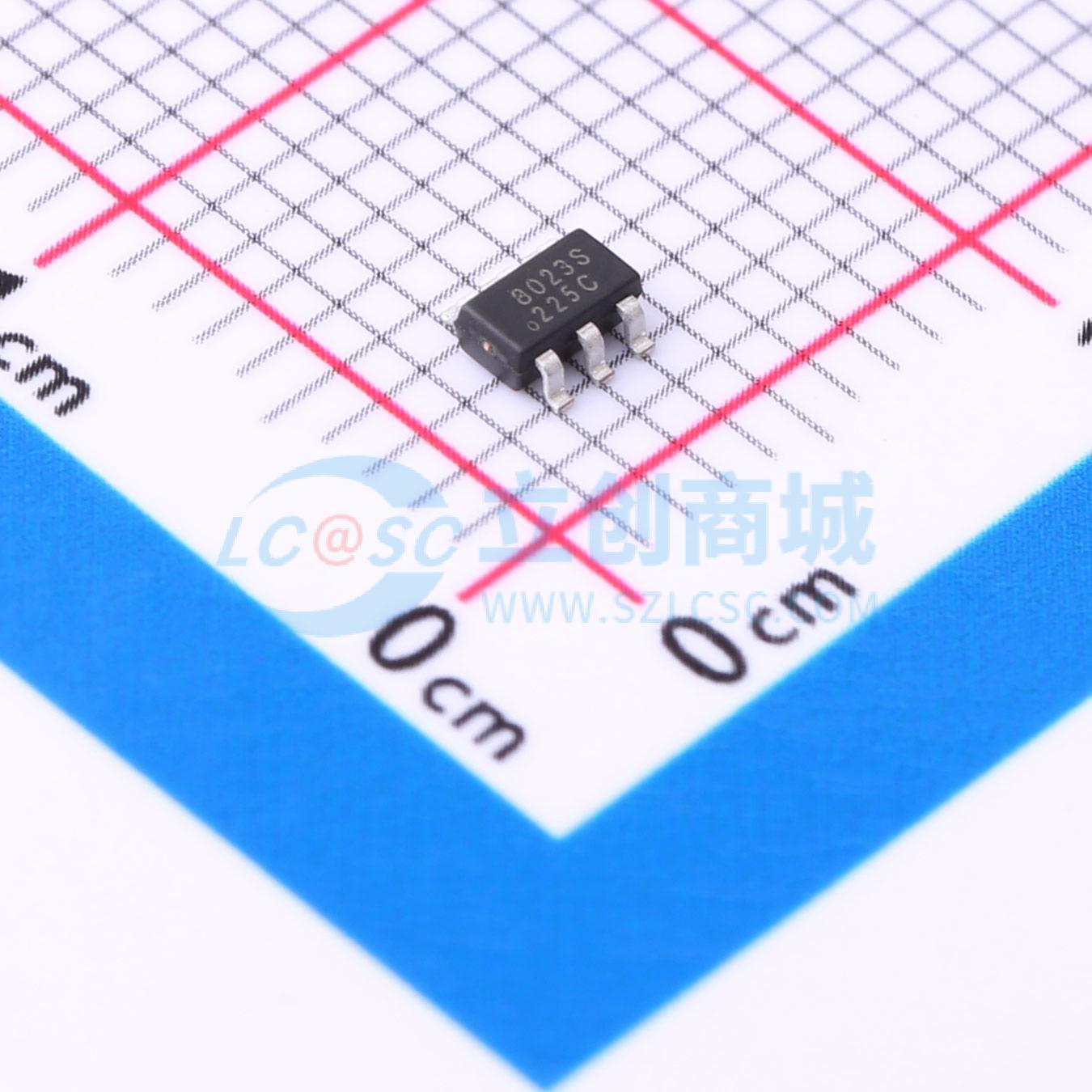

SL8023
继电器驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SL8023是双向继电器驱动集成电路，用于控制直流电机、磁保持继电器等的工作，具有输出电流大，静态功耗小的特点，可广泛用于智能电表及其他用脉冲、电平转换应用领域。INA、INB用脉冲触发，只要直接把输入端与相应器件的输出端连接就可以工作；触发脉冲按功能表状态触发，继电器就会相应地动作。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL8023
- 商品编号
- C5223649
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 继电器/线圈驱动芯片 | |
| 通道数 | 2 | |
| 工作电压 | 5V~15V | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 峰值电流 | - | |
| 导通电阻 | 7Ω | |
| 工作温度 | - |
商品概述
SL8023是双向继电器驱动集成电路，用于控制直流电机、磁保持继电器等的工作，具有输出电流大，静态功耗小的特点，可广泛用于智能电表及其他用脉冲、电平转换应用领域。INA、INB用脉冲触发，只要直接把输入端与相应器件的输出端连接就可以工作；触发脉冲按功能表状态触发，继电器就会相应地动作。
商品特性
- 芯片直流耐压40V，极限工作电压30V，推荐安全工作电压范围5~15V
- 极限工作电流800mA
- 输入高低转换电平在1.5V左右，与各种单片机兼容
- 集成高速续流二极管，具有钳位反向电压功能，可替代一般应用中的TVS管
- 典型工作功率5W（相当于12V工作电压下输出400mA电流，工作电压升高后相应输出电流应减小）
- 极限功率10W（相当于12V工作电压下输出800mA电流，工作电压升高后相应输出电流应减小。超过极限功率工作会导致芯片损坏）
应用领域
- 智能电表
- 电机驱动
- 磁保持继电器控制
