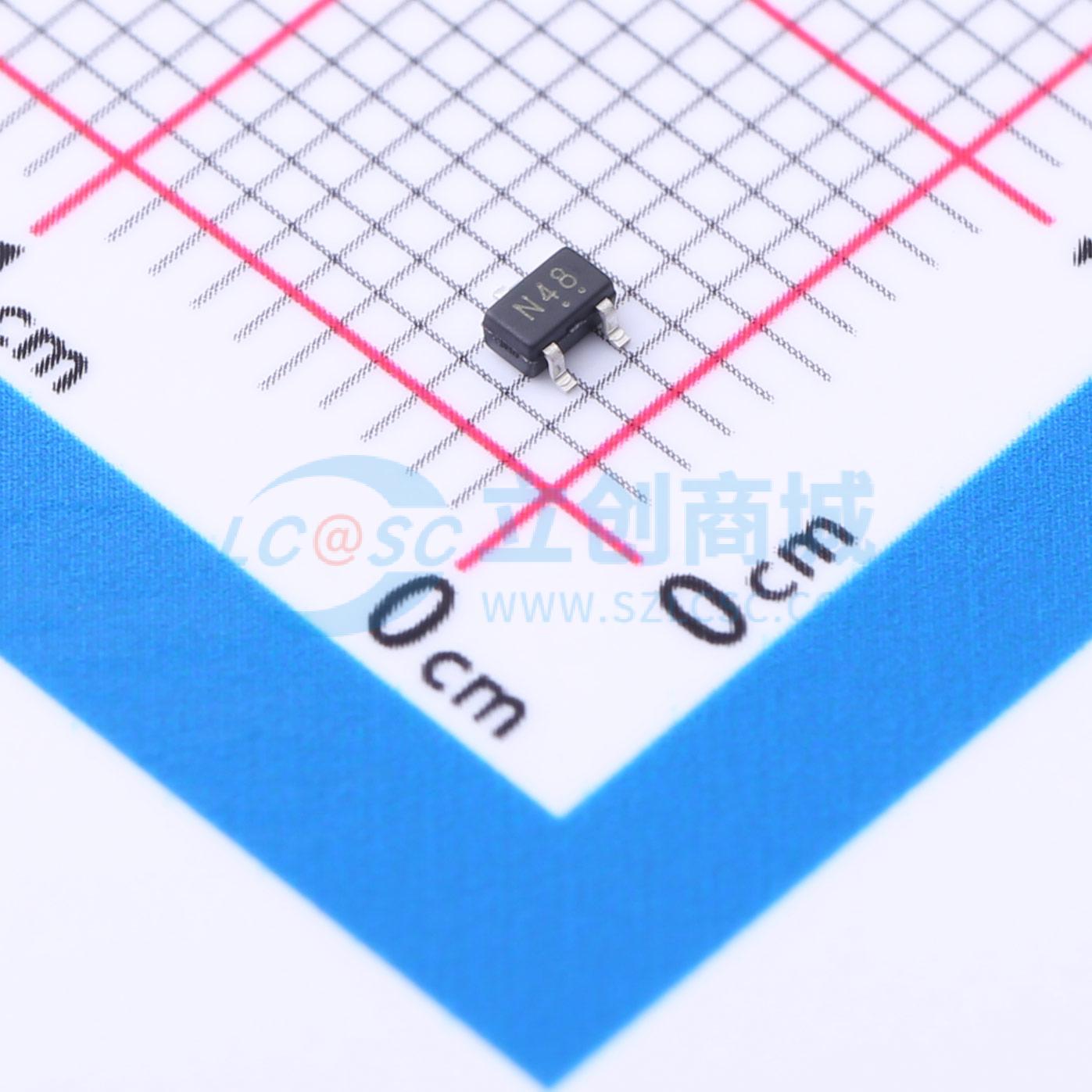

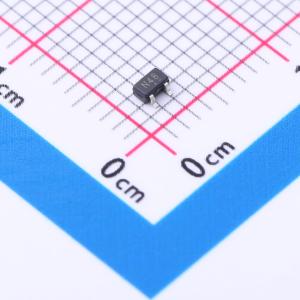

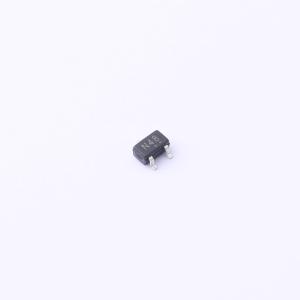

温馨提醒：图片仅供参考，商品以实物为准
WNM2021
1个N沟道 耐压:20V 电流:2.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：TrenchFET功率MOSFET。应用：便携式设备负载开关。 DC/DC转换器
- 品牌名称
- Slkor(萨科微)
- 商品型号
- WNM2021
- 商品编号
- C5223663
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.3A | |
| 导通电阻(RDS(on)) | 86mΩ@2.5V,1A | |
| 耗散功率(Pd) | 200mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 300pF@10V | |
| 反向传输电容(Crss) | 80pF@10V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 沟槽式场效应晶体管功率MOSFET
- 出色的导通电阻RDS(on)和低栅极电荷
- 导通电阻RDS(ON) < 110 mΩ（栅源电压VGS = -4.5 V）
- 导通电阻RDS(ON) < 130 mΩ（栅源电压VGS = -2.5 V）
应用领域
- 直流-直流转换器
- 便携式设备的负载开关
- 电池开关
