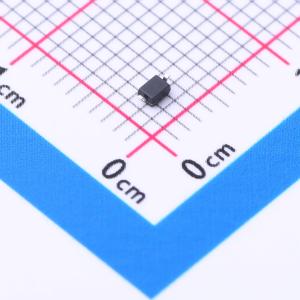

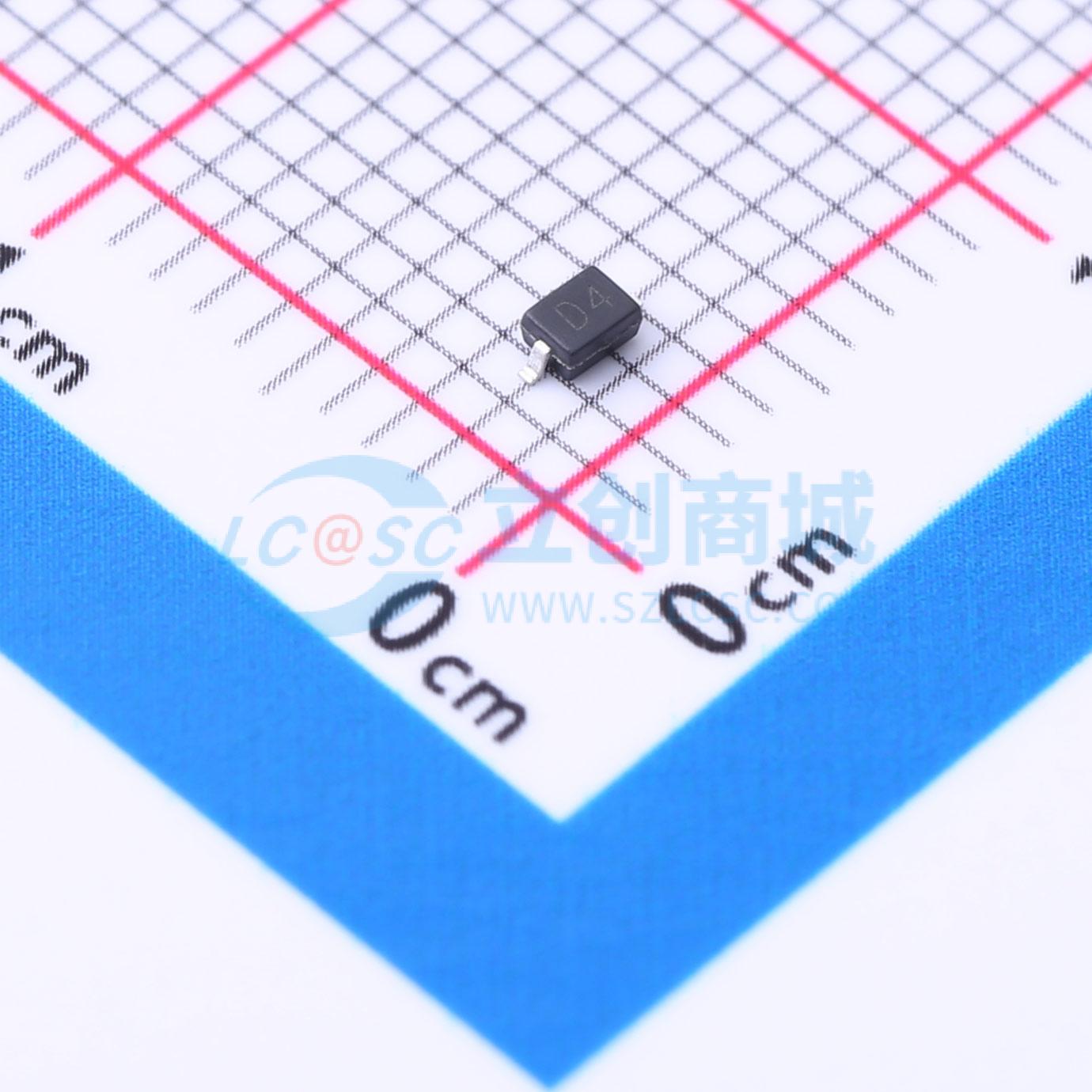

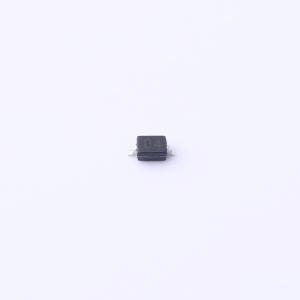

温馨提醒：图片仅供参考，商品以实物为准
PTVSHC3D4V5B
双向TVS 4.5V截止 峰值浪涌电流：160A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PTVSHC3D4V5B TVS二极管旨在替代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻（MLV）。它具有卓越的电气特性，如低钳位电压、低泄漏电流和高浪涌能力。该二极管用于保护连接到电源线的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。PTVSHC3D4V5B采用SOD - 323封装，可保护一条单向线路。根据IEC61000 - 4 - 2标准，它可提供高达±30kV（接触和空气放电）的静电放电保护；根据IEC61000 - 4 - 5标准，可承受高达160A（8/20μs）的峰值脉冲电流。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- PTVSHC3D4V5B
- 商品编号
- C5223667
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 4.5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 160A@8/20us | |
| 峰值脉冲功率(Ppp) | 3.2kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.2V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 300pF |
商品概述
PTVSHC3D4V5B TVS二极管旨在替代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻（MLV）。它具有卓越的电气特性，如低钳位电压、低泄漏电流和高浪涌能力。该二极管用于保护连接到电源线的敏感电子元件，使其免受静电放电（ESD）、电快速瞬变（EFT）和雷击造成的过应力影响。 PTVSHC3D4V5B采用SOD - 323封装，可保护一条单向线路。根据IEC61000 - 4 - 2标准，它可提供高达±30kV（接触和空气放电）的静电放电保护；根据IEC61000 - 4 - 5标准，可承受高达160A（8/20μs）的峰值脉冲电流。
商品特性
- 高速数据线瞬态保护 IEC 61000 - 4 - 2（ESD）±30kV（接触）±30kV（空气）
- 峰值功率耗散：3200W（8/20μs）
- 工作电压：4.5V
- 低泄漏电流
- 低钳位电压
- 固态硅雪崩技术
应用领域
- 电源线
- 个人数字助理（PDA）
- 基于微处理器的设备
- 笔记本电脑、台式机和服务器
- 手机及配件
- 便携式电子设备
- 外围设备
