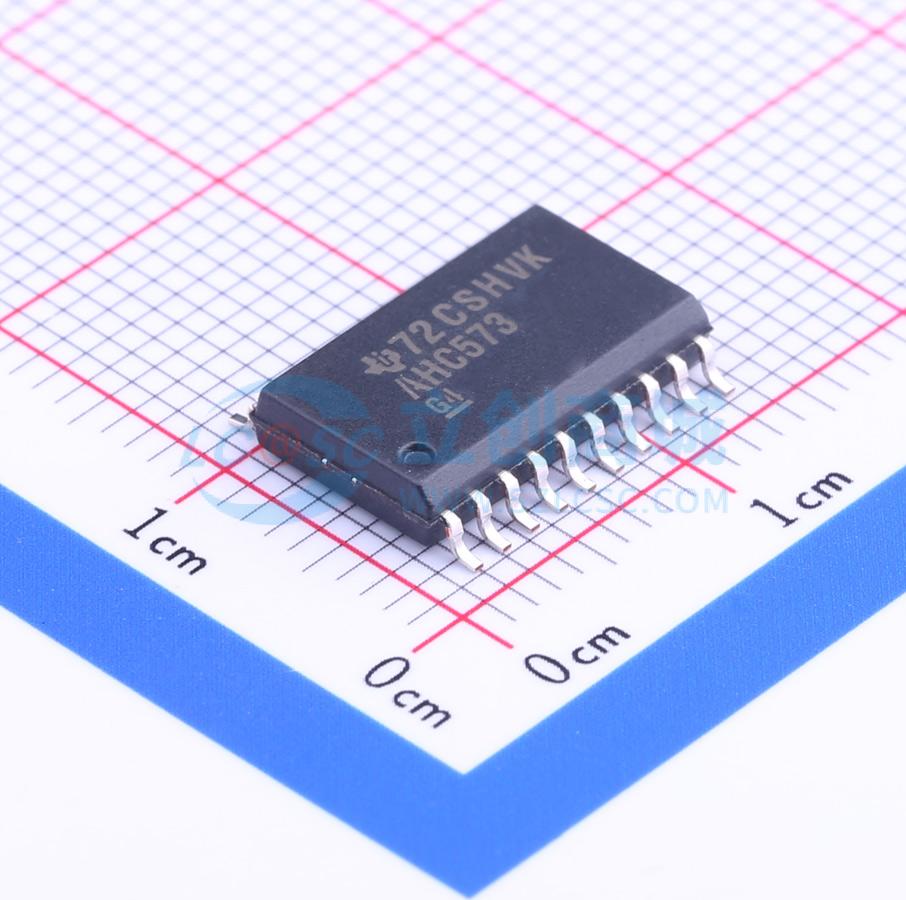

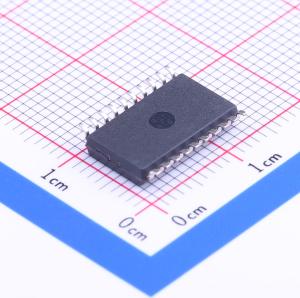

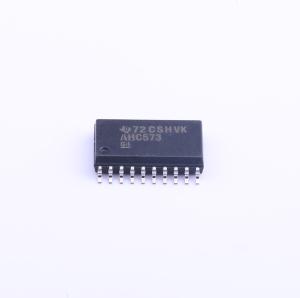

SN74AHC573DWR
SNx4AHC573 八位透明 D 型锁存器带三态输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74AHC573 具有三态输出的八路透明 D 类锁存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC573DWR
- 商品编号
- C58204
- 商品封装
- SOP-20-300mil
- 包装方式
- 编带
- 商品毛重
- 2.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 工作电压 | 2V~5.5V | |
| 输入数/输出数 | 8/8 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA |
商品概述
SNx4AHC573 器件是为2V至5.5V工作电压设计的八位透明D型锁存器。当锁存使能（LE）输入为高电平时，Q输出跟随数据（D）输入。当LE为低电平时，Q输出被锁存在D输入的逻辑电平上。一个缓冲的输出使能（OE）输入可以用来将八个输出置于正常逻辑状态（高或低）或高阻态。在高阻态下，输出不会显著地加载或驱动总线线路。高阻态和增强的驱动能力提供了无需接口或上拉组件即可驱动总线线路的能力。OE不影响锁存器内部的操作。在输出处于高阻态时，可以保留旧数据或输入新数据。为了确保在上电或断电期间处于高阻态，应通过一个上拉电阻将OE连接到Vcc；该电阻的最小值由驱动器的电流吸收能力决定。
商品特性
- 操作范围 2-V 到 5.5-V
- 3-State 输出直接驱动总线
- 锁存性能超过 250 mA 每 JESD 17
- 符合 MIL-PRF-38535 的产品，所有参数都经过测试
- 其他产品生产过程中不一定包括所有参数的测试
应用领域
- 服务器
- 个人电脑和笔记本
- 网络交换机
- 可穿戴健康和健身设备
- 电信基础设施
- 电子销售点
