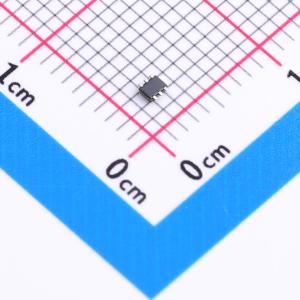

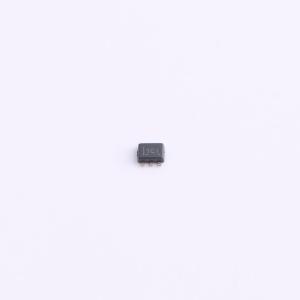

TMP392A3DRLR

TMP392器件属于超低功耗、双通道、电阻器可编程温度开关系列，可在30℃至130℃范围内对系统过热事件进行保护和检测。TMP392可提供双路过热（热、温）检测。跳闸温度 (T_TRIP) 和热迟滞 (T_HYST) 选项可由两个位于SETA和SETB引脚上的E96系列电阻器（1%容差）进行编程。通道A电阻器的阻值范围为1.05KΩ至909KΩ，具有48个不同阻值。通道B电阻器的阻值范围为10.5KΩ至909KΩ。SETA输入的接地电阻器值可设置通道A的TTRIP阈值。SETB输入的接地电阻器值可设置通道B的TTRIP阈值，两个通道的T_HYST选项可设置为5℃或10℃，以防止发生不需要的数字输出切换。当SETB输入接地，通道A运行时具有20℃的迟滞。电阻器精度对TTRIP精度没有影响。为使客户能够进行电路板级制造，TMP392可通过发挥SETA或SETB引脚功能激活数字输出，从而支持跳闸测试功能。

• 电阻器可编程的温度跳闸点和迟滞选项
• 电阻器容差可实现零误差
• 迟滞选项：5℃、10℃和20℃
• 适用于过热检测的双路输出
• 通道A（过热 - 热）：+30至+124℃，阶跃为2℃
• 通道B（过热 - 温）：+30至+105℃，阶跃为5℃
• 精度级别选项（在+30℃至+130℃范围内达到最大值）：
  • A2级：±3.0℃（在+30℃至+70℃范围内为±1.5℃）
  • A3级：±3.5℃（在+30℃至+70℃范围内为±2.0℃）
• 超低功耗：25℃时为0.5μA（典型值）
• 电源电压：1.62至5.5V
• 开漏输出

• 直流/交流逆变器
• 直流/直流转换器
• 温度变送器
• 环境控制系统(ECS)
• 电动工具
• 移动电源
• 照明控制
• 工业机器人
• 机器视觉
• STB和DVR
• WLAN/Wi-Fi接入点
