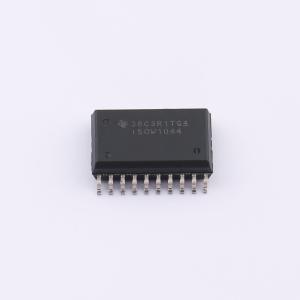

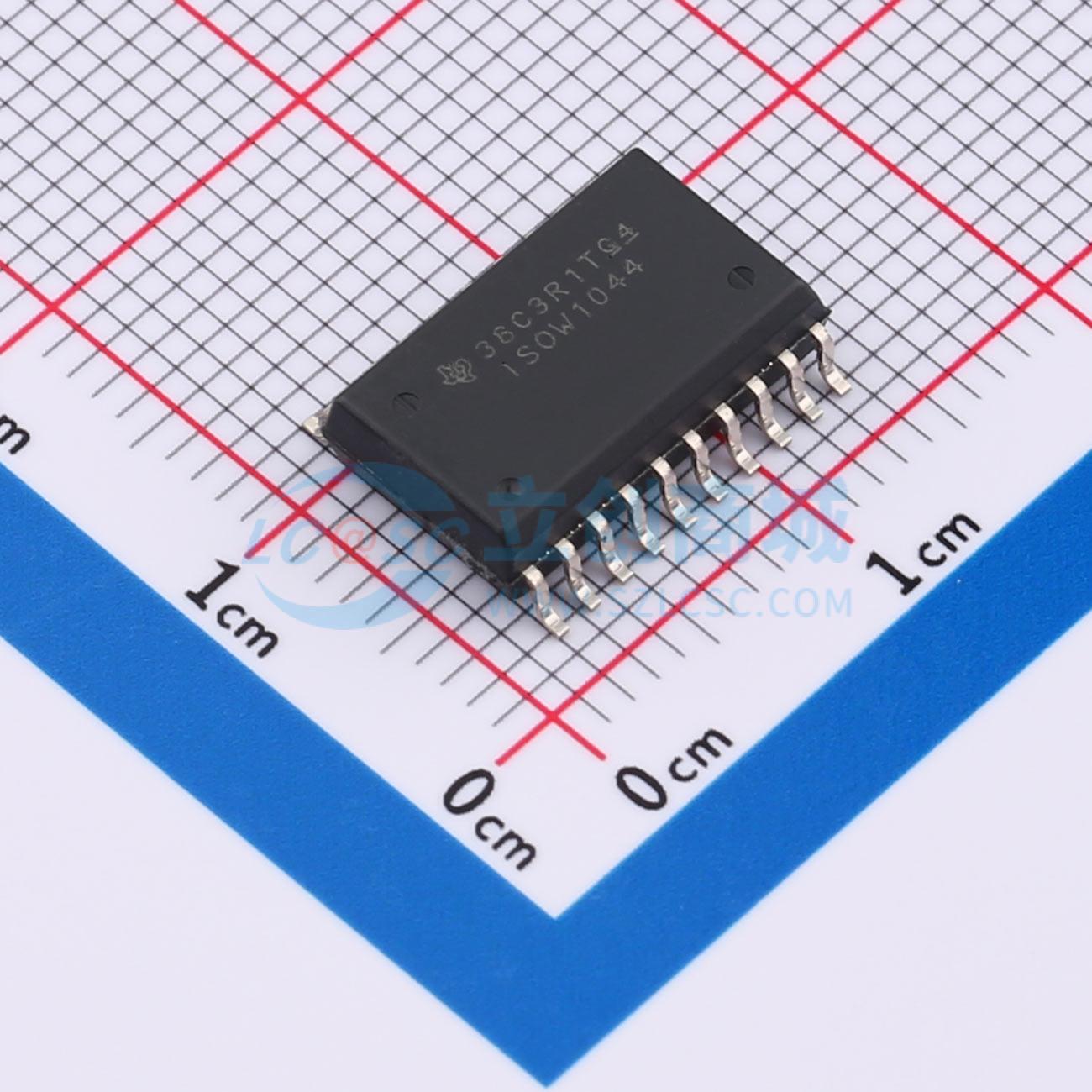

ISOW1044BDFMR

ISOW1044 器件是一款电隔离式控制器局域网 (CAN)收发器，内置隔离式直流/直流转换器，无需在空间受限的隔离式设计中使用单独的隔离式电源。低发射、隔离式直流/直流转换器符合 CISPR 32 辐射发射 B 类标准，在简单的两层 PCB 上仅使用两个铁氧体磁珠。额外的 20mA 输出电流可用于为板上的其他电路供电。该器件具有一个集成的 10Mbps GPIO 通道，有助于去除额外用于诊断、LED 指示或电源监测的数字隔离器或光耦合器。该器件支持传统 CAN 和 CAN FD 网络，数据速率高达 5Mbps。它提供±58V 直流总线故障保护功能和±12V 共模电压范围。信号和电源路径均按照 UL1577 进行 5kV RMS 隔离，并符合 VDE、CSA、TUV 和 CQC 的增强型和基础型隔离要求。这些器件的总线引脚可承受高达 8kV 的 IEC 61000-4-2 静电放电 (ESD)。ISOW1044 器件通过将 PCB 上的 VIO 和 VDD 连接到一起，可在 4.5V 至 5.5V 的单一电源电压下运行。如果需要较低的逻辑电平，这些器件支持 1.71V 至 5.5V 逻辑电源(VIO)，这些电源可与 4.5V 至 5.5V 的功率转换器电源(VDD)相互独立。这些器件支持从 -40℃ 到 +125℃ 的宽工作环境温度范围，并采用 20 引脚 DFM（SOIC-20 尺寸兼容封装），提供最小 8mm 的爬电距离和间隙。ISOW1044 支持待机模式，并且可通过符合 ISO 11898-2:2016 所定义唤醒模式 (WUP) 的 CAN 来唤醒。该器件还具有保护和诊断特性，支持热关断 (TSD)、TXD 显性超时 (DTO) 和电源欠压检测。

• 符合 ISO 11898-2:2016 物理层标准要求
• 支持经典 CAN:1Mbps
• 针对 CAN FD 进行了优化:2Mbps 和 5Mbps
• 集成低发射、低噪声的直流/直流转换器
• 符合 CISPR 32 和 EN 55032 B 类标准，在双层PCB 上具有大于 6dB 的裕度
• 25 MHz 的低频电源转换器可实现低噪声性能
• 集成 10Mbps GPIO 通道
• 高效率输出功率，典型效率:47%
• 隔离式输出电压精度:±5 %
• 可提供额外输出电流:20mA
• CAN 和直流/直流采用独立电源
• 逻辑电源(VIO):1.71V 至 5.5V
• 电源转换器电源(VDD):4.5V 至 5.5V
• 支持故障保护的 CAN FD 收发器
• 直流总线故障保护电压:±58V
• 接收器共模输入电压:±12V
• 通过总线唤醒模式实现远程唤醒
• 典型循环延迟:167ns
• 提供增强型和基础型隔离选项
• 高 CMTI:100 kV/µs（典型值）
• 具有以 GND2 为基准的高 ESD 总线保护
• HBM ESD:±12kV
• IEC 61000-4-2 接触放电:±8kV
• 工作温度范围:-40℃ 至 125℃
• 具备电流限制和热关断功能
• 采用 20 引脚宽体 SOIC 封装
• 计划获得安全相关认证，包括符合 DIN VDE V 0884-11:2017-01 标准的 VDE 增强型和基础型绝缘、UL 1577 组件认证、IEC 62368-1、IEC 61010-1、IEC 60601-1 和 GB 4943.1-2011 认证

• 工厂自动化
• 楼宇自动化
• 工业运输
• 光伏逆变器
• 保护继电器
• 电机驱动器
