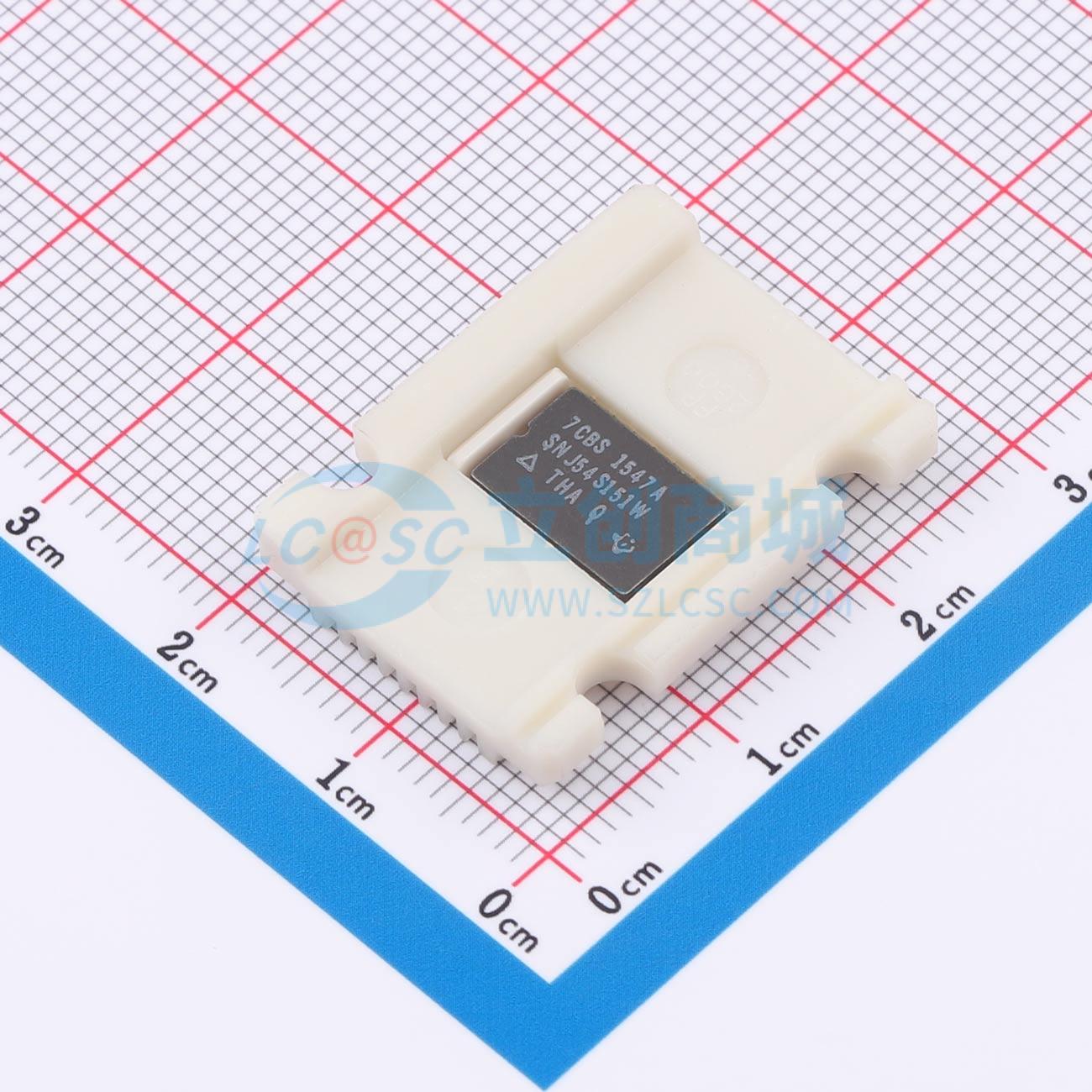

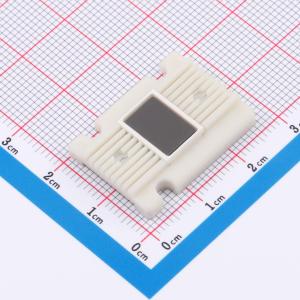

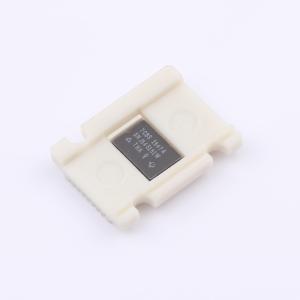

温馨提醒：图片仅供参考，商品以实物为准

SNJ54S151W

数据选择器/多路复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN54S151 数据选择器/多路复用器
品牌名称: TI(德州仪器)
商品型号: SNJ54S151W
商品编号: C5216617
商品封装: CFP-16
包装方式: 管装
商品毛重: 2.1克(g)

商品参数

商品概述

单片数据选择器/多路复用器内置完整的片上二进制译码，用于选择所需数据源。150型可从16个数据源中选择1个，其他对应型号可从8个数据源中选择1个。所有型号都带有选通输入，选通输入需处于低逻辑电平才能使能器件；选通输入为高电平时，强制W输出为高，对应的Y输出为低。150型仅提供反相W输出，部分型号带有互补W输出和Y输出。部分型号的地址缓冲器在互补路径具有对称传播延迟时间，即使器件输出处于使能状态，也可降低选择输入变化时输出端产生瞬态信号的可能性，产品提供多种封装规格。

商品特性

可实现并行到串行转换
支持N路到1路的多路复用
输入带有钳位二极管，可简化系统设计
可与大多数TTL电路完全兼容
带选通输入控制器件工作状态
部分型号提供互补输出
部分型号地址缓冲器的对称传播延迟可降低输出瞬态风险

应用领域

可作为布尔函数发生器使用
用于多路数据选择与复用场景
用于并行信号转串行信号的场景

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	电源极性	单电源
	工作电压	4.5V~5.5V
	输入数/输出数	8/1
	灌电流(IOL)	20mA

	属性	参数值
	拉电流(IOH)	1mA
	工作温度	-55℃~+125℃
	传播延迟(tpd)	12ns@5V,15pF
	功能特性	短路保护
