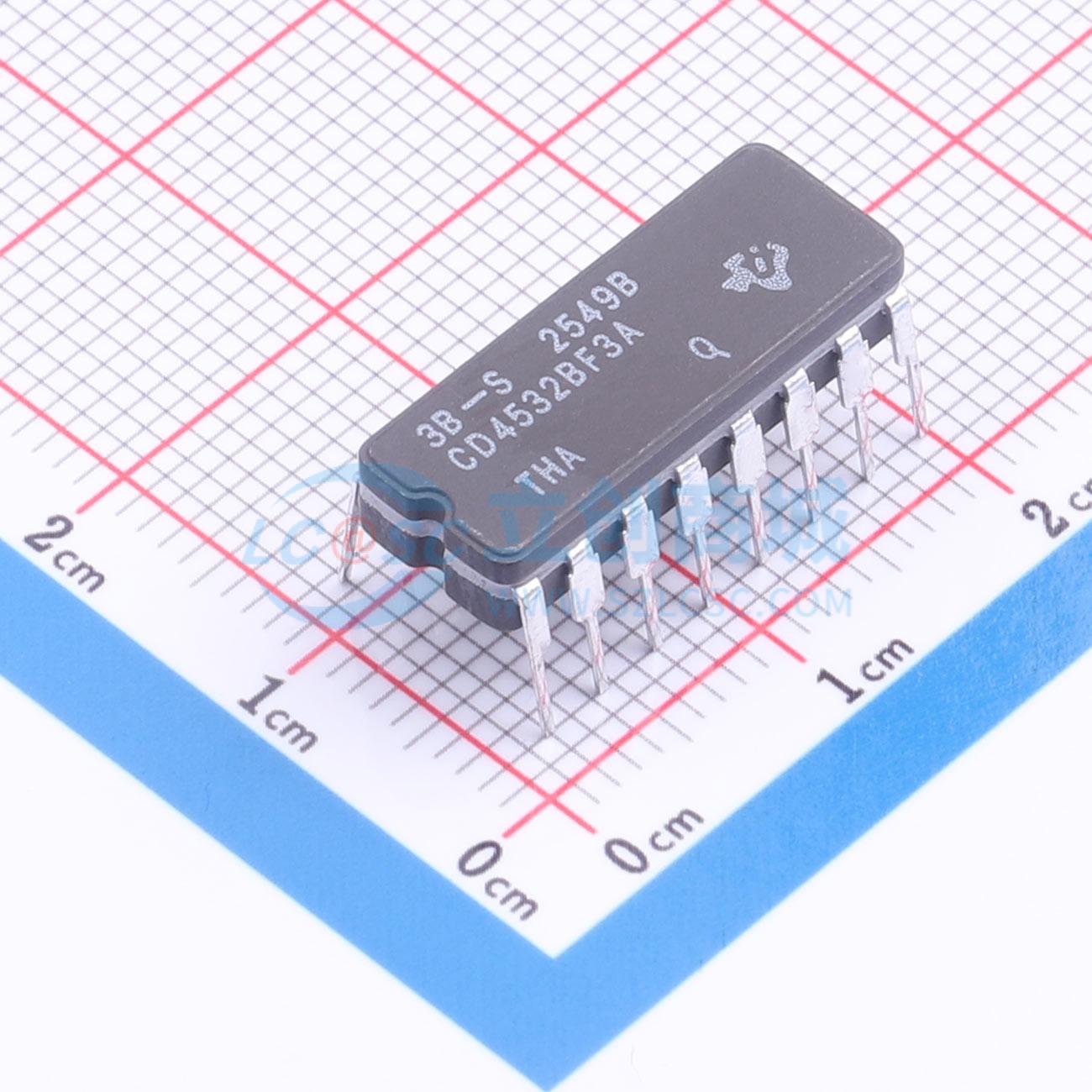

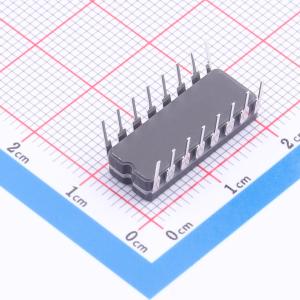

CD4532BF3A

CMOS 8 位优先级编码器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD4532B-MIL CMOS 8 位优先级编码器
品牌名称: TI(德州仪器)
商品型号: CD4532BF3A
商品编号: C5216684
商品封装: CDIP-16
包装方式: 管装
商品毛重: 50.46克(g)

商品参数

商品概述

CD4532B为CMOS 8位优先编码器，属于额定电压20V的高压类型，由组合逻辑构成，可将最高优先级输入D7-D0编码为3位二进制码，8个输入D7至D0各有指定优先级，D7优先级最高，D0优先级最低；芯片使能输入低电平时优先编码器被禁止，芯片使能输入高电平时，最高优先级输入的二进制表示输出在O2-O0输出线，组选择线GS输出高电平表示存在优先级输入；不存在优先级输入时使能输出EO为高，任意一个输入为高时EO为低，所有级联的低阶模块被禁用；该器件提供多种封装形式，包括16引脚密封双列直插陶瓷封装、16引脚双列直插塑料封装、16引脚小外形封装、16引脚薄型收缩小外形封装。

商品特性

可将8路输入中的有效输入转换为二进制码
支持级联功能，可处理任意数量的输入
组选择信号可指示存在一个或多个优先级输入
输出特性标准化、对称
在20V电压下对静态电流进行100%测试
全封装温度范围内，18V下最大输入电流为1μA，18V、25℃下最大输入电流为100nA
全封装温度范围内噪声容限：VDD=5V时为0.5V，VDD=10V时为1V，VDD=15V时为1.5V
提供5V、10V、15V参数额定值
直流电源电压范围为-0.5V~+20V
所有输入的电压范围为-0.5V~VDD+0.5V
任意单个输入的直流输入电流最大为10mA
-55℃到+100℃环境温度下，单封装功耗最大为500mW；+100℃到+125℃环境温度下按12mW/℃线性降额至200mW
全封装温度范围内，每个输出晶体管的器件功耗最大为100mW
工作温度范围为-55℃~+125℃
存储温度范围为-65℃~+150℃
焊接时引线最高温度为+265℃，最长持续时间10秒

应用领域

优先编码
二进制或BCD编码，可用于键盘编码
浮点运算

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	编码器
	电源极性	单电源
	工作电压	3V~18V
	输入数/输出数	-
	灌电流(IOL)	-

	属性	参数值
	拉电流(IOH)	-
	工作温度	-55℃~+125℃
	传播延迟(tpd)	45ns@15V,50pF
	静态电流(Iq)	0.04uA
	功能特性	-
