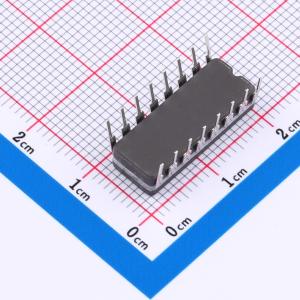

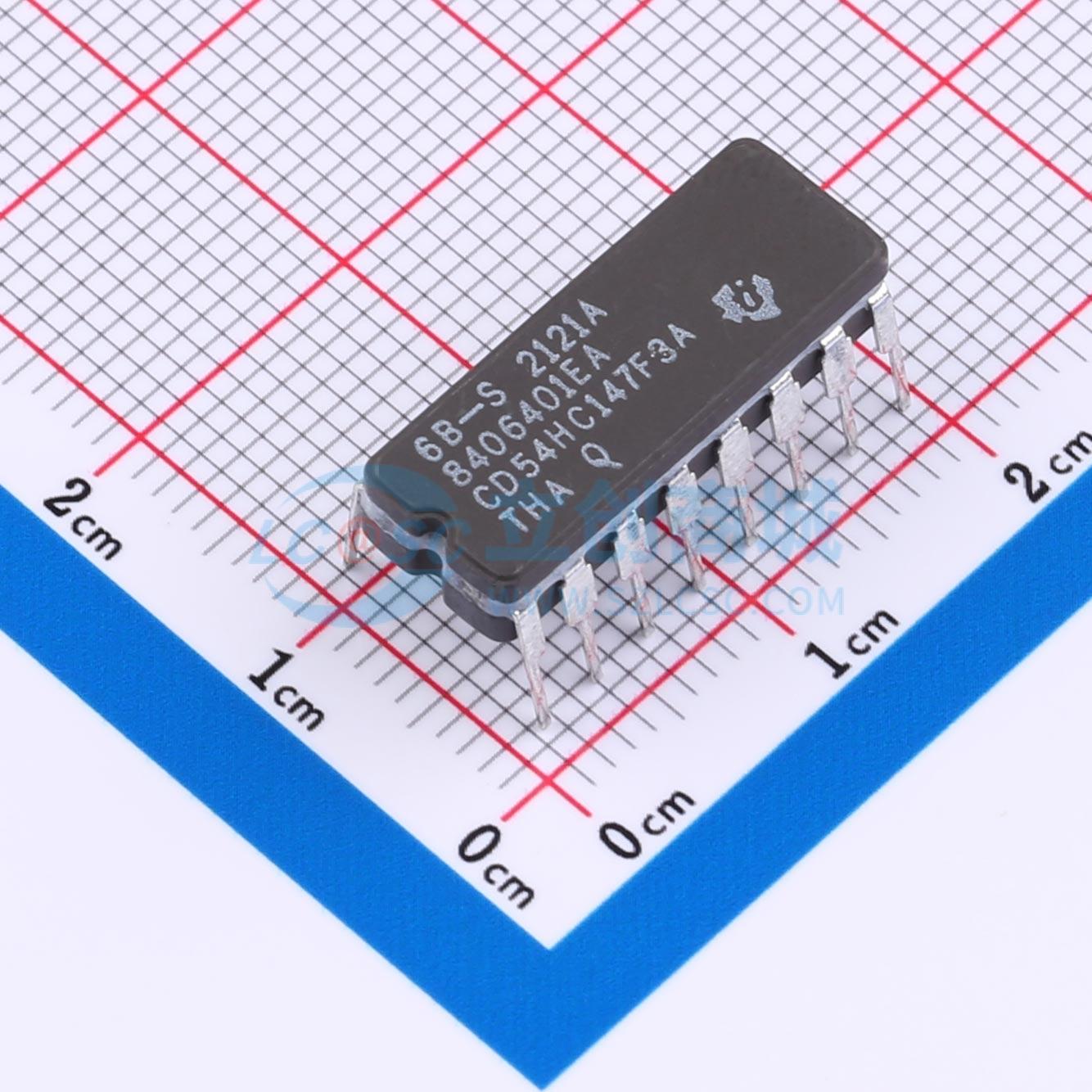

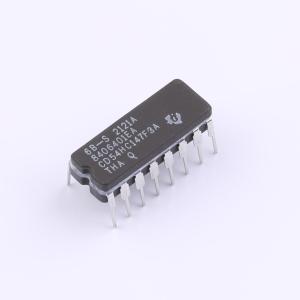

温馨提醒：图片仅供参考，商品以实物为准

CD54HC147F3A

高速 CMOS 逻辑 10 至 4 线优先级编码器

描述: CD54HC147 高速 CMOS 逻辑 10 线至 4 线优先级编码器
品牌名称: TI(德州仪器)
商品型号: CD54HC147F3A
商品编号: C5216737
商品封装: CDIP-16
包装方式: 管装
商品毛重: 2.2克(g)

商品参数

商品概述

HC147和CD74HCT147是高速硅栅CMOS器件，引脚与低功耗肖特基TTL（LSTTL）兼容。该器件为9输入优先编码器，可接收来自9个低电平有效输入I1至I9的信号，在4个低电平有效输出Y0至Y3上输出二进制编码。每个输入分配有优先级，当两个或多个输入同时有效时，优先级最高的输入会被编码输出，输入线I9优先级最高。该器件通过隐含十进制零实现10线到4线优先编码功能，当全部9个数据输入都为高电平时，对零进行编码，迫使所有四个输出为高电平。

商品特性

输入输出带缓冲
Vcc为5V、CL为15pF、TA为25℃时，典型传播延迟为13ns
标准输出可驱动10个LSTTL负载
总线驱动器输出可驱动15个LSTTL负载
工作温度范围宽，为-55℃至125℃
传播延迟与转换时间平衡
相比LSTTL逻辑IC可大幅降低功耗
HC类型工作电压范围为2V至6V
HC类型具备高抗干扰性，Vcc为5V时，低电平噪声容限和高电平噪声容限均为Vcc的30
HCT类型工作电压范围为4.5V至5.5V
HCT类型可直接与LSTTL输入逻辑兼容，VIL最大值为0.8V，VIH最小值为2V
HCT类型兼容CMOS输入，VOL、VOH状态下输入电流II≤1μA
直流电源电压最大值范围为-0.5V至7V
最大结温为150℃
最大存储温度范围为-65℃至150℃
焊接10秒时最大引线温度为300℃
工作条件下输入上升下降时间：电源电压2V时最大值为1000ns，电源电压4.5V时最大值为500ns，电源电压6V时最大值为400ns

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	编码器
	电源极性	单电源
	工作电压	2V~6V
	输入数/输出数	9/4
	灌电流(IOL)	5.2mA

	属性	参数值
	拉电流(IOH)	5.2mA
	工作温度	-55℃~+125℃
	传播延迟(tpd)	13ns@5V,15pF
	静态电流(Iq)	160uA
	功能特性	-
	系列	HC
