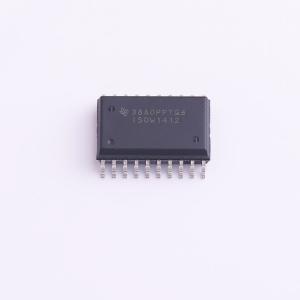

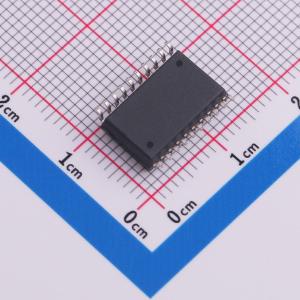

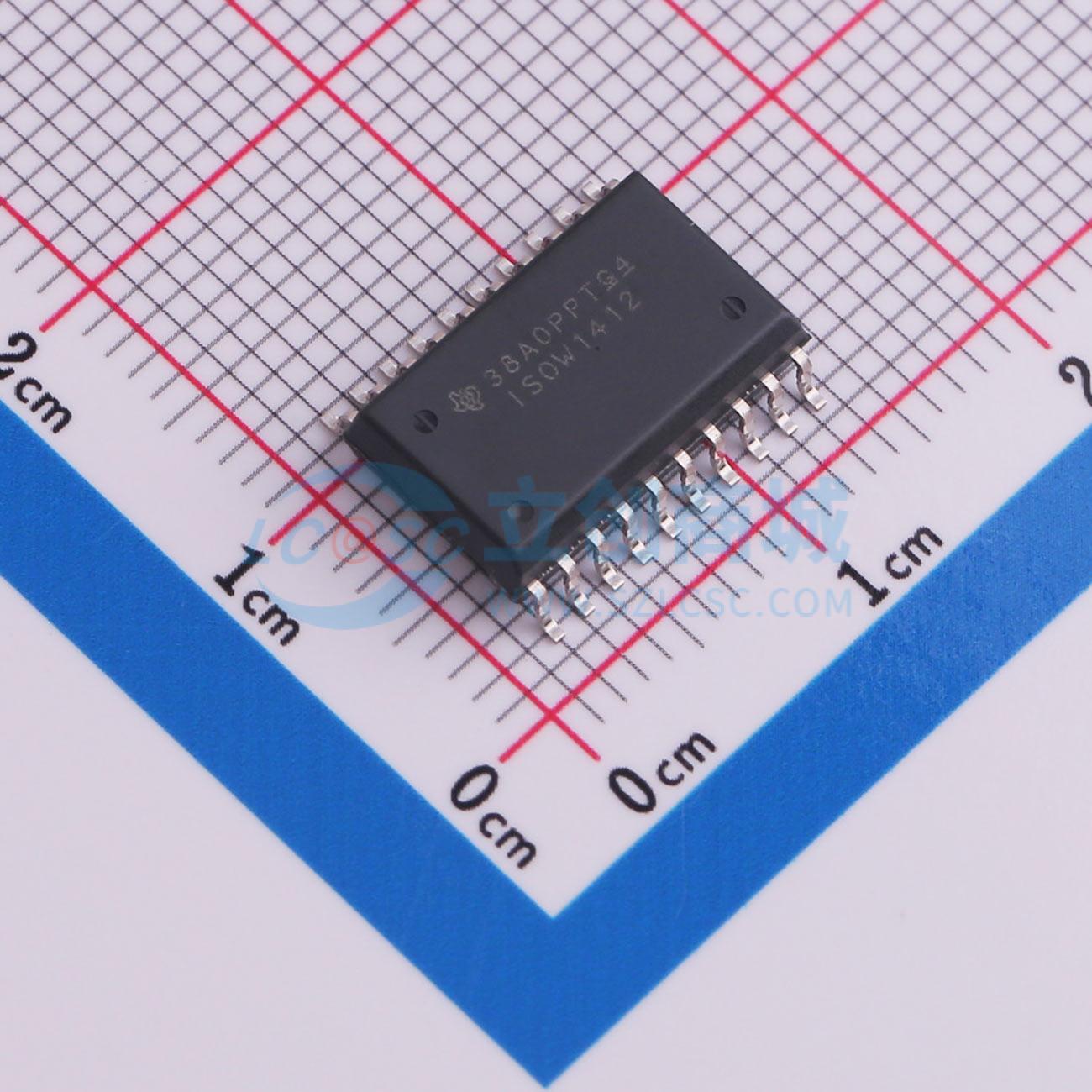

ISOW1412BDFMR

ISOW14x2 器件是电隔离 RS-485/RS-422 收发器，内置隔离式直流/直流转换器，无需在空间受限的隔离式设计中使用单独的隔离式电源。低辐射、隔离式直流/直流转换器符合 CISPR 32 辐射发射 B 类标准，在简单的两层 PCB 上仅使用两个铁氧体磁珠。额外的 20mA 输出电流可用于为板上的其他电路供电。集成的 2Mbps GPIO 通道有助于去除用于诊断、LED 指示或电源监控的任何额外数字隔离器或光耦合器。 提供了两个数据速率选项：ISOW1412 针对最大 500kbps 进行了优化，ISOW1432 适合最大 12Mbps 数据速率。除了旁路电容器外，这些器件不需要任何其他外部元件即可实现隔离式 RS-485 端口，非常适合远距离通信。隔离会破坏通信节点之间的接地回路，从而获得更大的共模电压范围。信号和电源路径均按照 UL1577 进行 5kVRMS 隔离，并符合 VDE、TUV、CSA 和 CQC 的增强型和基础型隔离要求。 ISOW14x2 通过将 V10 和 VDD 一起连接到 PCB 上，可在 3V 至 5.5V 的单一电源下运行。如果需要较低的逻辑电平，1.71V 至 5.5V 逻辑电源 (V10) 可与 3V 至 5.5V 的电源转换器电源 (VDD) 分开并相互独立。这些器件支持从 –40°C 到 +125°C 的宽工作环境温度范围，并采用 20 引脚 DFM (SOIC-20 尺寸兼容封装）提供至少 8 毫米的爬电距离和间隙。

• 符合或超出 TIA/EIA-485A 标准要求
• ISOW1412：500kbps
• ISOW1432：12Mbps
• 低排放、低噪声的集成式低排放直流/直流转换器符合 CISPR 32 B 类和 EN 55032 B 类要求，并在两层 PCB 上留有裕度
• 25MHz 的低频电源转换器可实现低噪声性能
• 其他 2Mbps GPIO 通道
• 高效率输出功率
  • 典型效率：46%
  • VISOOUT 精度：±5%
  • 额外输出电流：20mA
• 用于 RS-485 和直流/直流的独立电源
  • 逻辑电源 (V10):1.71V 至 5.5V
  • 电源转换器电源 (VDD):3V 至 5.5V
• RS-485 与 PROFIBUS 兼容
  • 开路、短路和空闲总线失效防护
  • 1/8 单位负载：多达 256 个总线节点
  • 上电和断电无干扰
• 增强型和基础型隔离选项
• 高 ESD 总线保护
  • HBM：±16kV
  • IEC 61000-4-2 接触放电：±8kV
• 工作温度范围：-40°C 至 125°C
• 电流限制和热关断
• 20 引脚宽体 SOIC 封装
• 符合 DIN VDE V 0884-11:2017-01 标准的 VDE 增强型和基础型绝缘
• UL 1577 组件认证计划
• IEC 62368-1、IEC 61010-1、IEC 60601-1 和 GB 4943.1-2011 认证

• 工厂自动化
• 楼宇自动化
• 工业运输
• 光伏逆变器，保护继电器
• 电机驱动器
