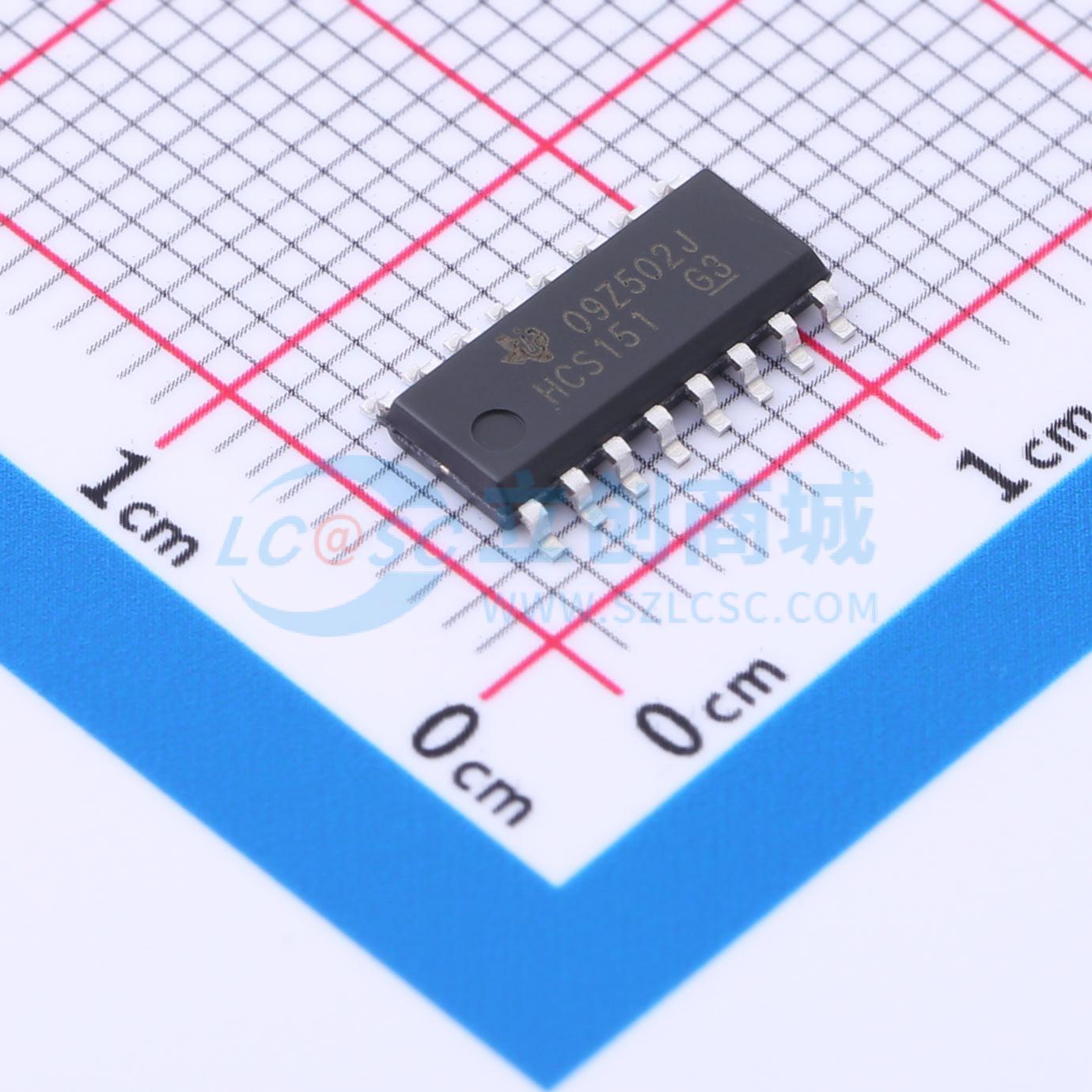

温馨提醒：图片仅供参考，商品以实物为准
SN74HCS151DR
带施密特触发输入的8选1多路复用器
- 描述
- SN74HCS151 8 线至 1 线数据选择器/多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS151DR
- 商品编号
- C5216569
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 多路复用器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~6V | |
| 输入数/输出数 | 8/1 | |
| 灌电流(IOL) | 7.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 7.8mA | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 11ns@6V,50pF | |
| 静态电流(Iq) | 0.1uA | |
| 功能特性 | - | |
| 系列 | 74HCS |
商品概述
SN74HCS151 是一款带施密特触发输入的8选1多路复用器。该器件为数据选择器/多路复用器，包含完整的二进制解码，可从八个数据源中选择一个，并提供互补输出。选通(G非)输入必须处于低逻辑电平才能启用输入。选通端为高电平时，会强制 W 输出高电平，Y 输出低电平。所有可用封装，请见数据表末尾的可订购附录。
商品特性
- 工作电压范围:2 V 至 6 V
- 施密特触发输入可适配缓慢或带噪声的输入信号
- 低功耗
- ICC典型值为100nA
- 输入漏电流典型值为±100nA
- 6 V条件下输出驱动能力为±7.8 mA
- 环境温度范围:-40 ℃ 至 +125 ℃
应用领域
- 数据选择
- 多路复用
