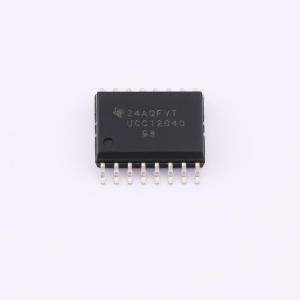

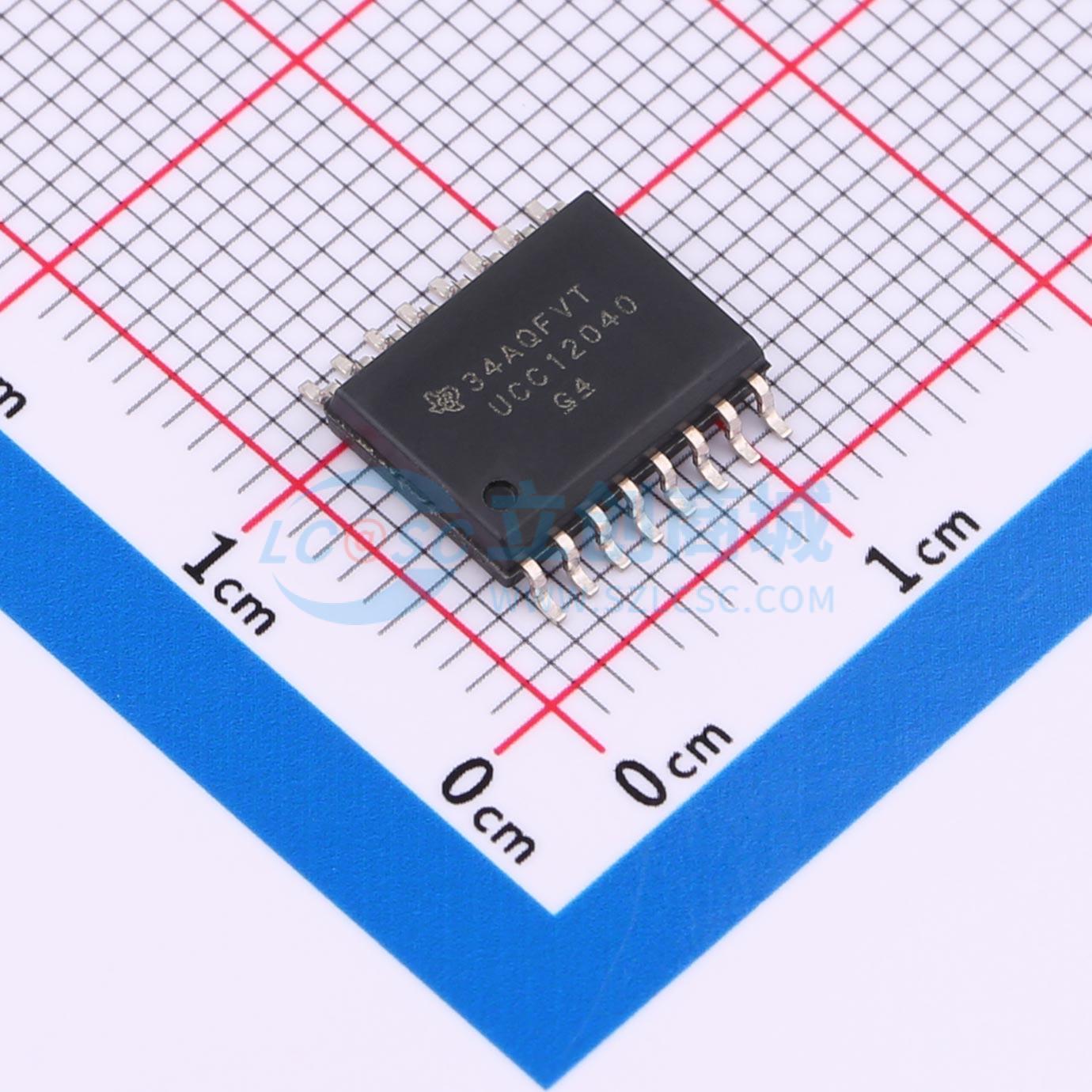

UCC12040DVER

UCC12040 高密度、低 EMI、3kVRMS 基本隔离直流/直流模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC12040是一款直流/直流电源模块，具备3-kVRMS基本隔离额定值，旨在为需要偏置电源且输出电压稳压良好的隔离电路提供高效的隔离电源。该器件集成了变压器和采用专有架构的直流/直流控制器，可提供500 mW（典型值）的隔离电源，且电磁干扰较低。UCC12040集成了保护功能，可增强系统的稳健性。该器件还设有使能引脚、同步功能，以及带裕量的5-V或3.3-V稳压输出选项。UCC12040是一款薄型、小型化解决方案，采用高度为2.65 mm的宽体SOIC封装。
品牌名称: TI(德州仪器)
商品型号: UCC12040DVER
商品编号: C5216535
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.511克(g)

商品参数

UCC12040是一款直流/直流电源模块，具备3-kVRMS基本隔离额定值，旨在为需要偏置电源且输出电压稳压良好的隔离电路提供高效的隔离电源。该器件集成了变压器和采用专有架构的直流/直流控制器，可提供500 mW（典型值）的隔离电源，且电磁干扰较低。

UCC12040集成了保护功能，可增强系统的稳健性。该器件还设有使能引脚、同步功能，以及带裕量的5-V或3.3-V稳压输出选项。UCC12040是一款薄型、小型化解决方案，采用高度为2.65 mm的宽体SOIC封装。

采用优化集成变压器技术的高密度直流/直流模块
输入电压范围：4.5 V至5.5 V
输出电压（可选）：5.4 V、5.0 V、3.7 V、3.3 V
输出功率：500 mW
峰值效率：60%
线性调整率（典型值）：1%
负载调整率（典型值）：1.5%
在双层印刷电路板上无需铁氧体磁珠即可满足CISPR32 B类电磁干扰限制
扩频调制（SSM）
坚固的隔离屏障：
- 隔离额定值：3 kV RMS
- 浪涌能力：6.5 kV PK
- 工作电压：850 VRMS
- 共模瞬态抗扰度（典型值）：±100 V/ns
短路恢复功能
热关断功能
16引脚宽体SOIC封装，爬电距离和电气间隙大于8 mm
扩展温度范围：-40℃至125℃
安全相关认证：
- 符合DIN V VDE V 0884-11:2017 - 01标准的5657-V PK基本隔离
- 符合UL 1577标准的1分钟3000-VRMS隔离
- 符合IEC 60950-1、IEC 62368 - 1和IEC 60601-1终端设备标准的UL认证
- 符合GB4943.1-2011标准的CQC认证
